Dotaz

Jak mohu vytvořit rotační těleso?


Odpověď:

Rotační těleso lze vytvořit pomocí funkce "Rotace". Nejdříve vybereme plochu, která se má rotovat, a následně otevřeme dialog "Rotovat - Kopírovat" příkazem z hlavní nabídky 'Úpravy → Rotace! v místní nabídce objektu nebo pomocí příslušného tlačítka v panelu nástrojů. V dialogu "Rotovat - Kopírovat" (Obrázek 1) je nutné zadat počet kopií jedna. Dále je nutné zadat požadovaný úhel natočení a osu rotace.

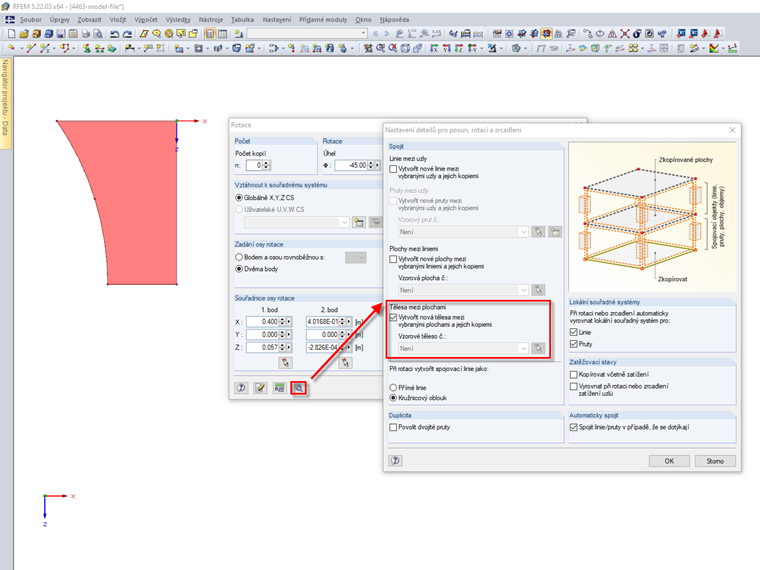

V dialogu "Nastavení detailů pro posun, rotaci a zrcadlení", který lze otevřít pomocí tlačítka "Nastavení dalších detailů", je třeba zaškrtnout políčko "Vytvořit nová tělesa mezi vybranými plochami a jejich kopiemi" (Obrázek 2).

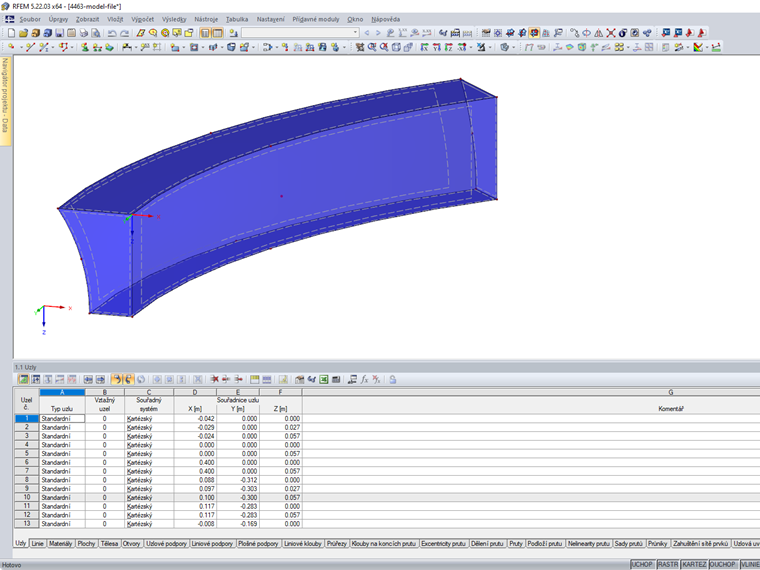

Po kliknutí na tlačítko "OK" se vytvoří těleso (Obrázek 3).
