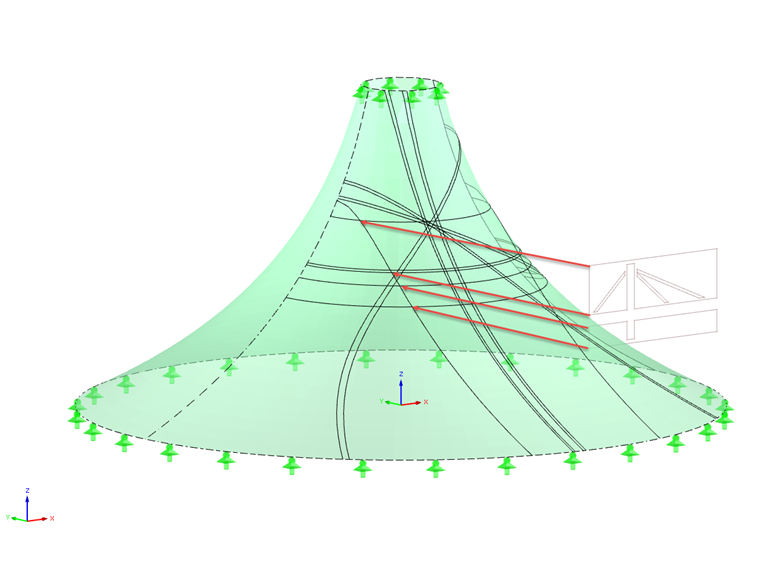

- Импортируйте графику, которая будет отображаться в качестве фонового слоя, в модель с помощью интерфейса DXF.
- В зависимости от импортированной графики DXF, определите линии разреза на основной криволинейной форме в требуемом направлении проекции.
- Создайте узлы на основной форме в точках пересечения линий пересечения и соответствующих промежуточных областях.
- Скопируйте только что созданную конструкцию узла на основной форме в новый файл модели.
- Создайте в новой модели для каждого сечения линии сплайна между узлами пересечения и промежуточными узлами.
- Задайте элемент поверхности мембраны в зависимости от свойств материала наклейки на поверхности, окружающей сплайн.
- Создайте схему раскроя для каждой единицы поверхности и рассчитайте плоскую геометрию наклеек.
Вопрос
Как создать геометрию раскройной формы для декоративной наклейки на мембранной кровле с двухосной кривизной?
