Pregunta

¿Cómo es posible crear la geometría del patrón de corte para una pegatina decorativa en una cubierta de membrana curvada biaxialmente?


Respuesta:

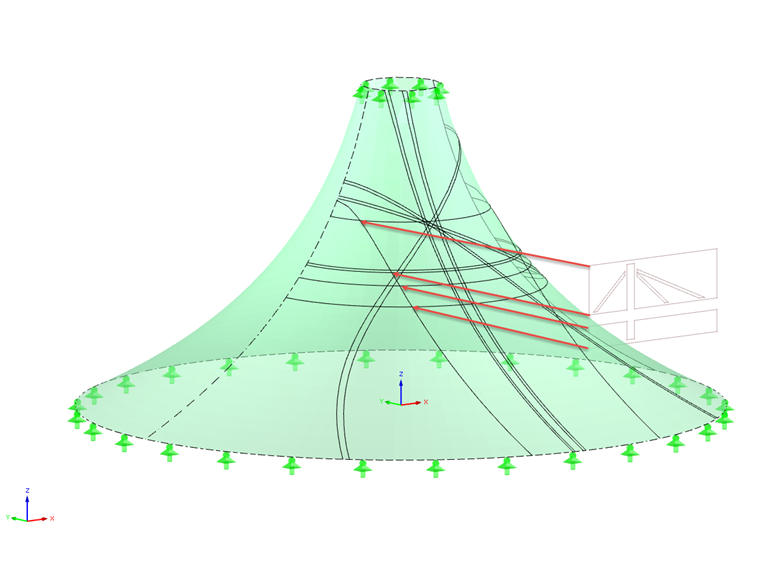

La geometría de una pegatina en una cubierta de membrana curvada biaxialmente depende de su posición en la cubierta y de la dirección de proyección de la misma. Para garantizar que los elementos adhesivos se puedan aplicar en la superficie curva sin pliegues, aplanar la proyección del gráfico que se va a mostrar en la superficie curva. Puede realizar la transversión geométrica en RFEM de la siguiente manera:

  1. Importe el gráfico para mostrar como una capa de fondo en el modelo utilizando la interfaz DXF.

  2. Dependiendo del gráfico DXF importado, defina líneas de corte en la forma básica curva en la dirección de proyección deseada.

  3. Cree nudos en la forma básica en los puntos de intersección de las líneas de intersección y las áreas intermedias respectivas.

  4. Copie la construcción de nudos recién creada en la forma básica en un nuevo archivo de modelo.

  5. Cree líneas de ranuras entre la intersección y los nudos intermedios en el nuevo modelo para cada sección.

  6. Defina un elemento de superficie de membrana, dependiendo de las propiedades del material del adhesivo en la superficie que rodea las líneas de ranura.

  7. Cree un patrón de corte para cada unidad de superficie y calcule las geometrías de adhesivo aplanadas.
