问题

如何为双轴曲面膜结构屋顶上的装饰贴创建裁剪式样几何图形?


回复:

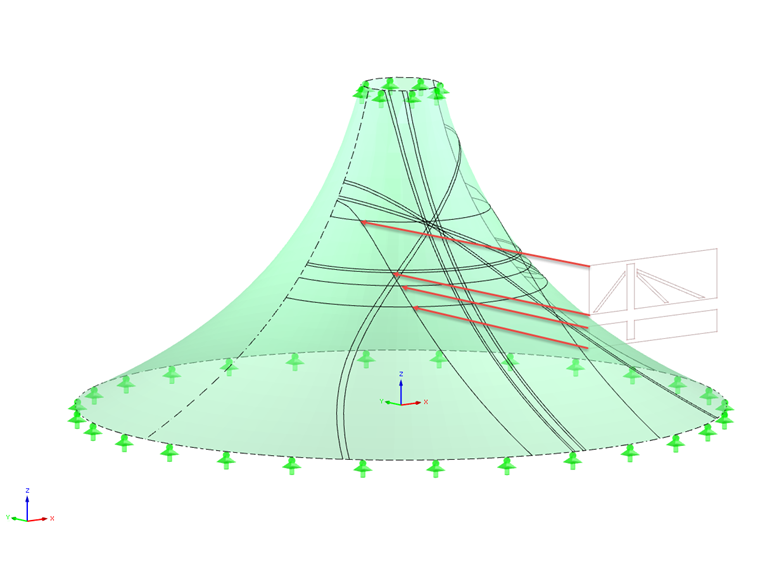

双轴曲面膜结构屋盖上的不干胶标签的几何形状取决于其在屋面的位置和投影方向。 为了确保将贴纸元素粘贴在曲面上没有任何折痕,请展平待显示图形在曲面上的投影。 RFEM 中的几何变换如下:

  1. 通过 DXF 接口将需要显示的图形导入到模型中,作为背景层显示。

  2. 根据导入的 DXF 图形在弯曲的基本形状上定义所需投影方向的裁剪线。

  3. 在基本形状的相贯线和相应中间区域的交点上创建节点。

  4. 将在基本形状上新创建的节点构造复制到新的模型文件中。

  5. 在新模型的每个截面的相贯节点和中间节点之间创建样条线。

  6. 根据样条线周围面的贴纸材料属性,定义膜面单元。

  7. 为每个面单元创建一个裁剪式样,并计算展平的贴纸几何图形。
