Нулевая точка рабочей плоскости и направляющие при моделировании

Координаты направляющих (Рисунок 01), которые определяются в диалоговом окне «Новая направляющая» в разделе «Параметры», всегда относятся к нулевой точке рабочей плоскости.

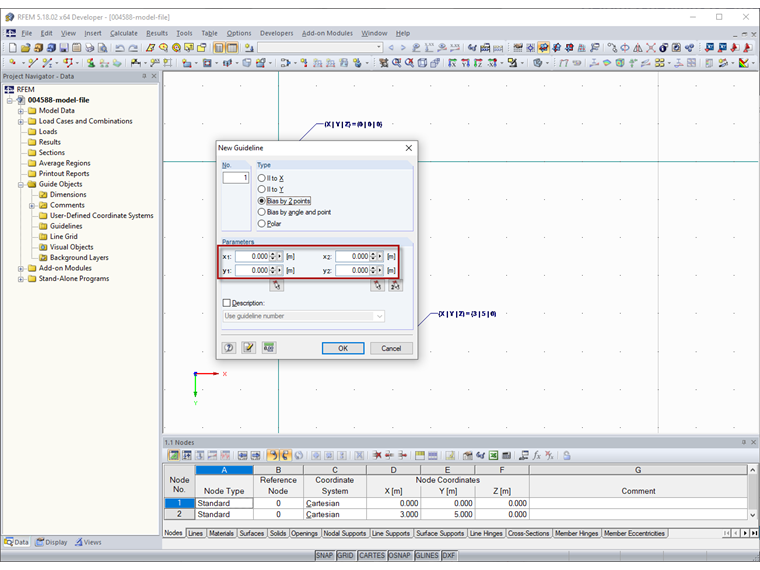

1 Координаты направляющей (отмечены красным)

Нулевую точку рабочей плоскости можно задать в диалоговом окне «Рабочая плоскость и сетка/фиксация» (Рисунок 02), выбрав в меню возможность «Инструменты» → Выбрать рабочую плоскость → Задать начало или воспользуйтесь соответствующей кнопкой на панели инструментов.

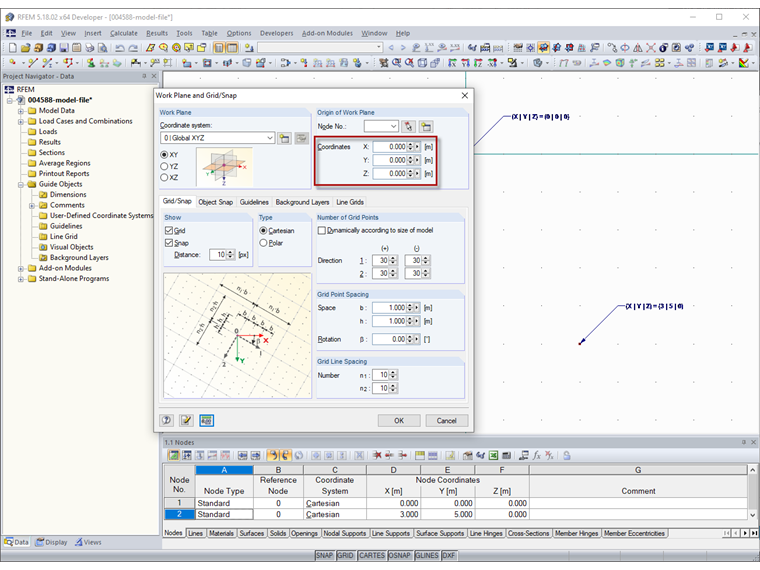

2 Нулевая точка рабочей плоскости (отмечена красным)

Im Video wird der Arbeitsebene-Nullpunkt auf die Koordinaten X = 3 m, Y = 5 m und Z = 0 m festgelegt. Es wird dann eine Hilfslinie parallel zu X (|| zu X) mit der Koordinate y₁ = 0 m angelegt. Таким образом, направляющая находится в общей системе координат с Y = 5 м.
