Punkt zerowy płaszczyzny roboczej i linie pomocnicze w modelowaniu

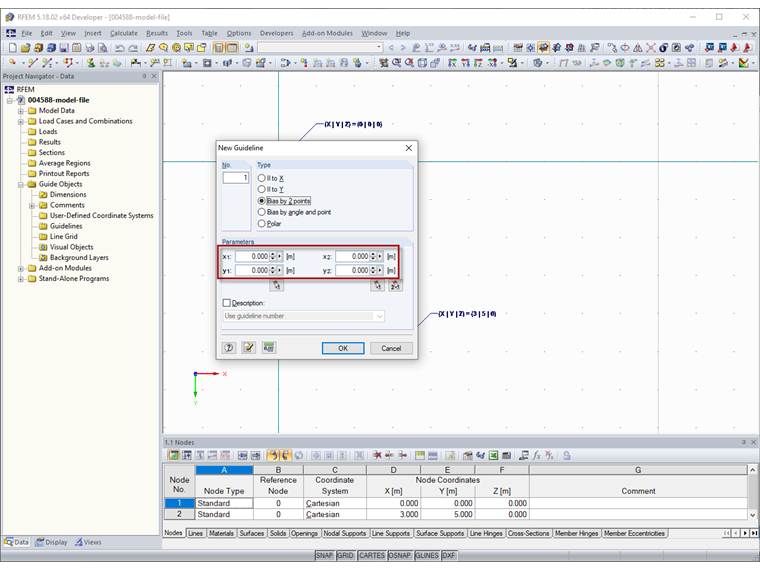

Współrzędne linii pomocniczych (rys. 01), które należy określić w oknie dialogowym 'Nowa linia pomocnicza' w sekcji 'Parametry', odnoszą się do punktu zerowego płaszczyzny roboczej.

1 Współrzędne linii pomocniczej (zaznaczone na czerwono)

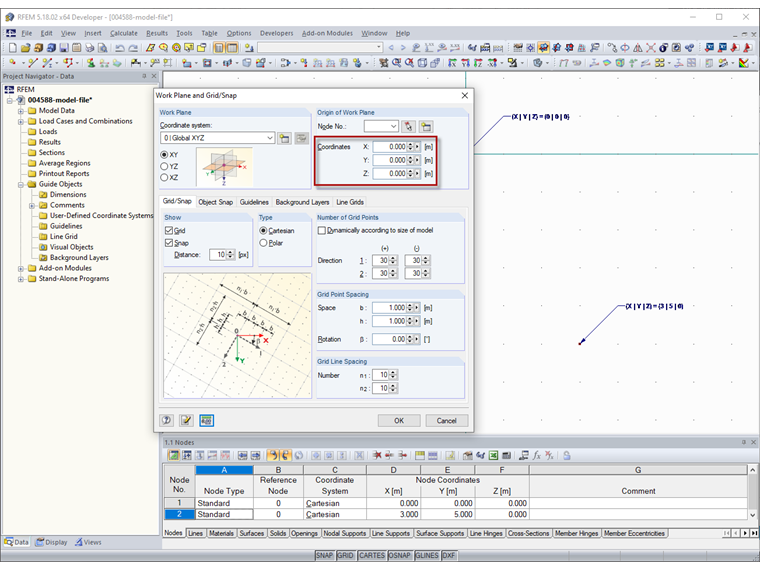

Der Nullpunkt der Arbeitsebene kann im Dialog "Arbeitsebene und Raster/ Fang" (Bild 2), über das Menü Extras → Arbeitsebene wählen → Ursprung setzen oder die entsprechende Schaltfläche in der Symbolleiste festgelegt werden.

2 Punkt zerowy płaszczyzny roboczej (zaznaczony na czerwono)

Im Video wird der Arbeitsebene-Nullpunkt auf die Koordinaten X = 3 m, Y = 5 m und Z = 0 m festgelegt. Es wird dann eine Hilfslinie parallel zu X (|| zu X) mit der Koordinate y₁ = 0 m angelegt. Die Hilfslinie liegt damit im globalen Koordinatensystem bei Y = 5 m.
