Point zéro du plan de travail et des lignes directrices dans la modélisation

Les coordonnées des lignes directrices (Figure 01) à préciser dans l'onglet « Paramètres » de la boîte de dialogue « Nouvelle ligne directrice » se réfèrent au point zéro du plan de travail.

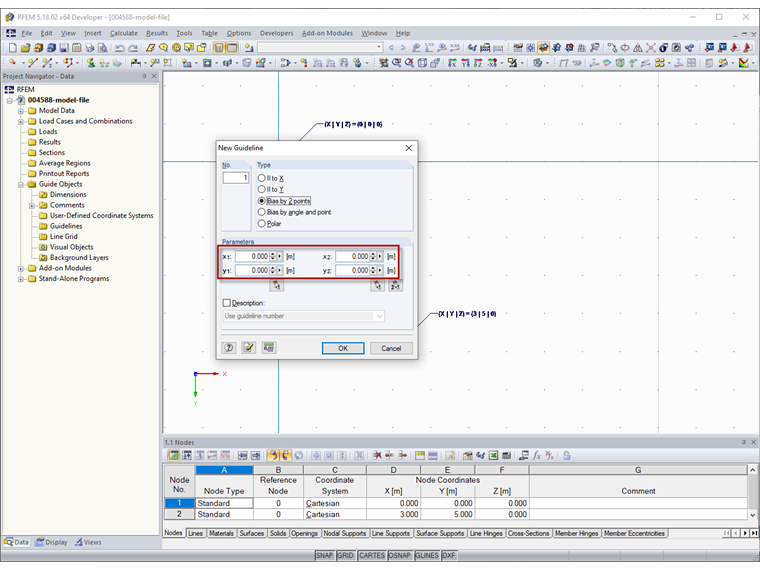

1 Coordonnées de la ligne directrice (marquées en rouge)

Vous pouvez définir le point zéro du plan de travail dans la boîte de dialogue « Plan de travail et grille/saisie » (Figure 02) à l’aide du menu Outils → Sélectionner le plan de travail → Définir l’origine ou du bouton correspondant dans la barre d’outils.

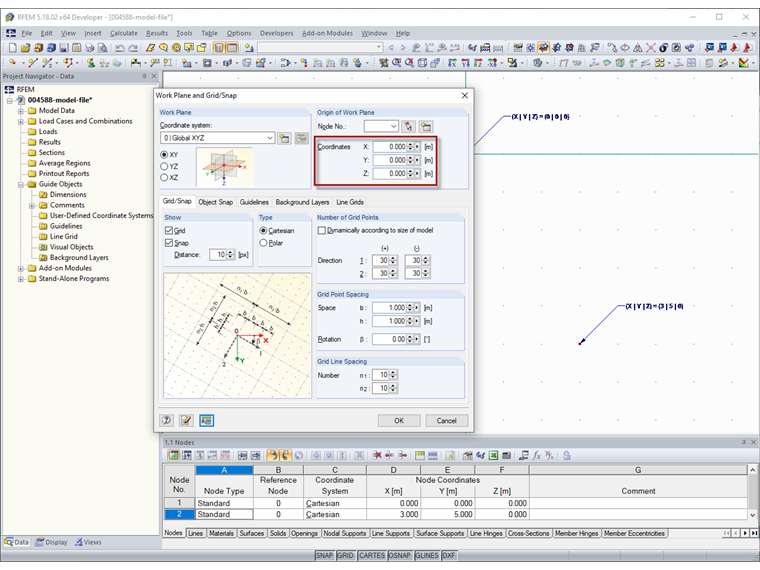

2 Point zéro du plan de travail (marqué en rouge)

Dans la vidéo, le point zéro du plan de travail est défini aux coordonnées X = 3 m, Y = 5 m et Z = 0 m. Une ligne directrice est ensuite créée parallèle à X (|| à X) avec la coordonnée y₁ = 0 m. Ainsi, la ligne directrice se trouve dans le système de coordonnées global à Y = 5 m.
