Punto zero del piano di lavoro e linee guida nella modellazione

Le coordinate delle linee guida (Figura 01) da specificare nella finestra di dialogo "Nuova linea guida" in "Parametri" si riferiscono al punto zero del piano di lavoro.

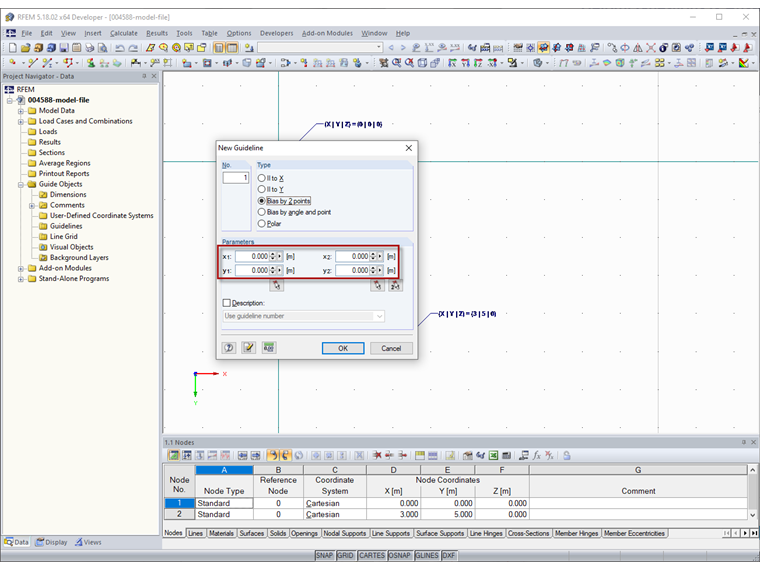

1 Coordinate della linea guida (contrassegnate in rosso)

Der Nullpunkt der Arbeitsebene kann im Dialog "Arbeitsebene und Raster/ Fang" (Bild 2), über das Menü Extras → Arbeitsebene wählen → Ursprung setzen oder die entsprechende Schaltfläche in der Symbolleiste festgelegt werden.

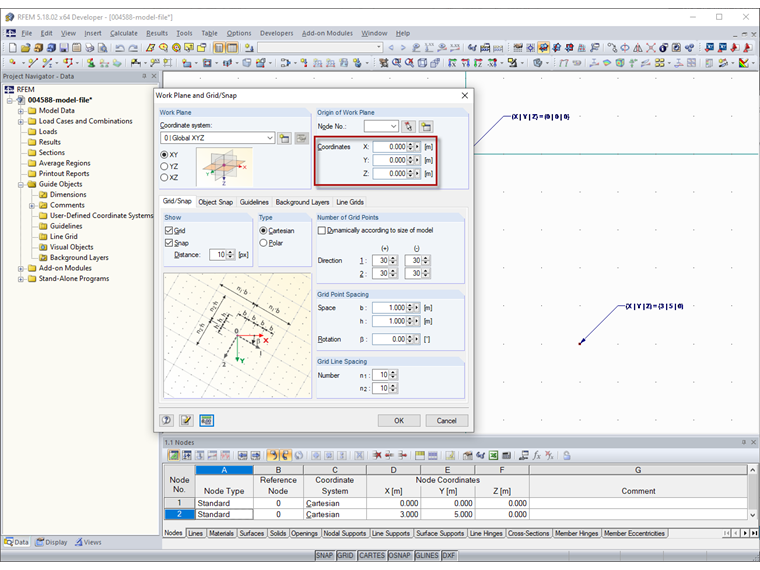

2 Punto zero del piano di lavoro (contrassegnato in rosso)

Im Video wird der Arbeitsebene-Nullpunkt auf die Koordinaten X = 3 m, Y = 5 m und Z = 0 m festgelegt. Es wird dann eine Hilfslinie parallel zu X (|| zu X) mit der Koordinate y₁ = 0 m angelegt. Die Hilfslinie liegt damit im globalen Koordinatensystem bei Y = 5 m.
