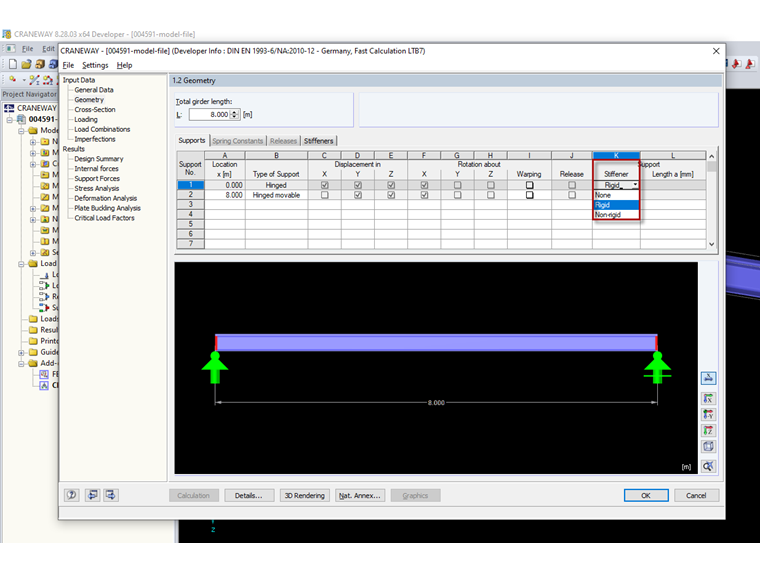

Тип элемента жесткости, выбранный в окне «1.2 Геометрия» во вкладке «Опоры» (Рисунок 01), влияет на расчет потери устойчивости балки, потому что оно действует на долю стенки χW в прочности на сдвиг по норме EN 1993‑1-5 [1], 5.3.

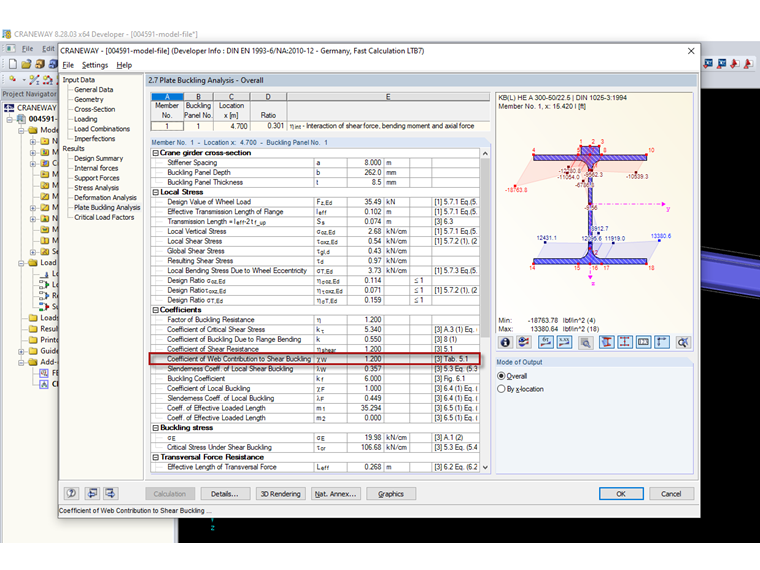

Множитель χW для доли стенки в прочности на сдвиг отображается в таблице результатов расчета на потерю устойчивости (Рисунок 02).
Г-жа фон Бло оказывает техническую поддержку нашим клиентам и отвечает за разработку программы SHAPE‑THIN, а также стальных и алюминиевых конструкций.
Функции продукта
В диалоговом окне «Querschnittпечать,
Результаты сейсмического расчета можно разделить на две части: требования к стержням и требования к соединениям.
«Сейсмические требования» включают в себя Требуемую прочность на изгиб и Требуемую прочность на сдвиг соединения балка-колонна для рам, устойчивых к моменту. Они перечислены в закладке «Соединение рам, устойчивых к моменту, по стержням». Для усиленных рам Требуемая прочность соединения на растяжение и Требуемая прочность соединения на сжатие указаны во вкладке «Соединение связи по стержням».
Программа отображает выполненные расчётные проверки в таблицах. В подробностях расчёта четко отображаются формулы и ссылки на норматив.
В дополнении Расчёт железобетонных конструкций предоставляет возможность выполнить сейсмический расчёт по AISC 341-16 для стальных стержней.
Для этого в программе имеется пять типов SFRS (сейсмоустойчивые системы).
