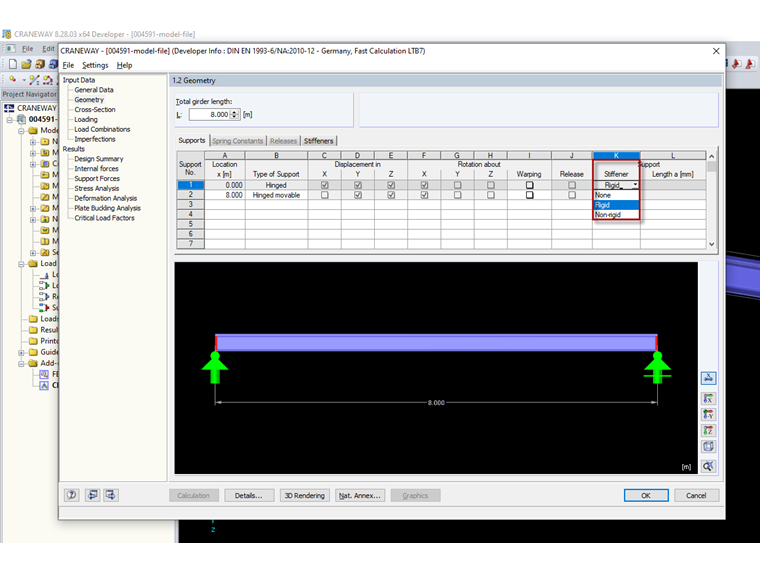

El tipo de rigidizador seleccionado en la pestaña "Apoyos" de la ventana "1.2 Geometría" (figura 01) tiene un efecto en el análisis de pandeo de la viga, ya que afecta a la contribución del alma χW a la resistencia a cortante según EN 1993‑ 1‑5 [1] , 5.3.

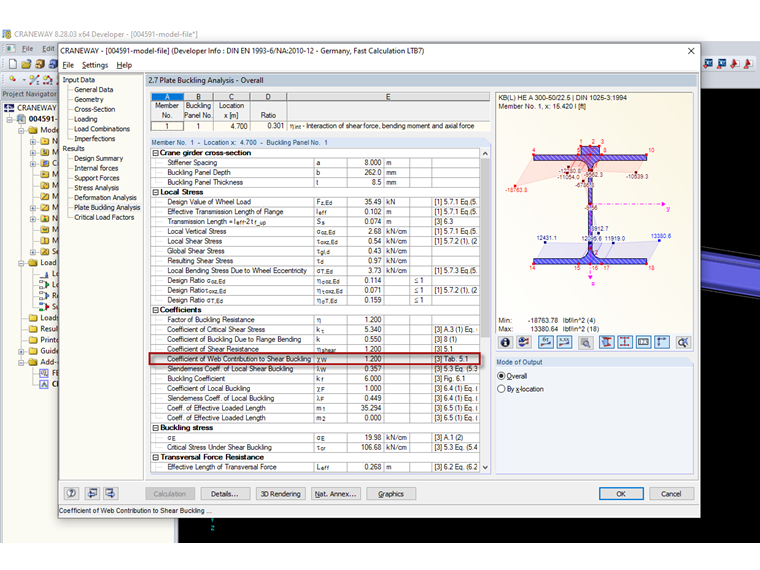

El factor χW para la contribución del alma a la resistencia a cortante se muestra en la tabla de resultados para el análisis de pandeo (figura 02).
