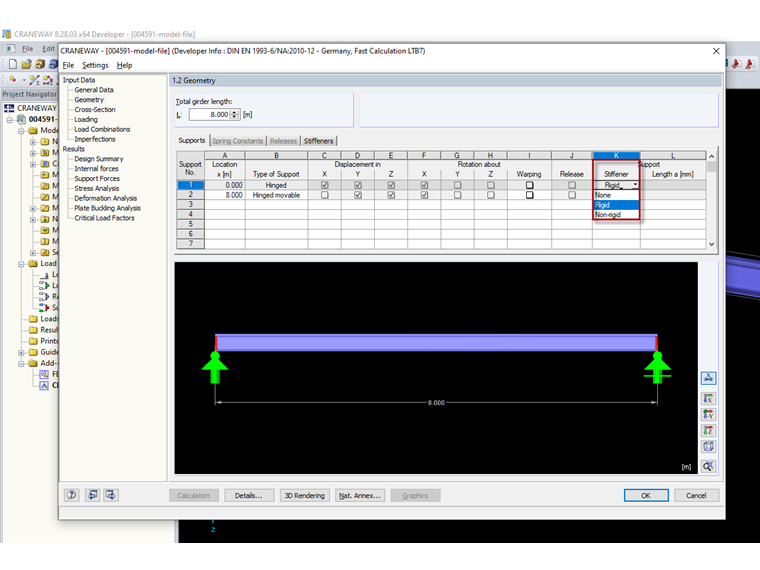

Typ żebra wybranego w zakładce „Podpory” okna „1.2 Geometria” (rysunek 01) ma wpływ na analizę wyboczeniową belki, ponieważ wpływa na udział środnikaW w nośności na ścinanie zgodnie z EN 1993‑ 1-5 [1] , 5.3.

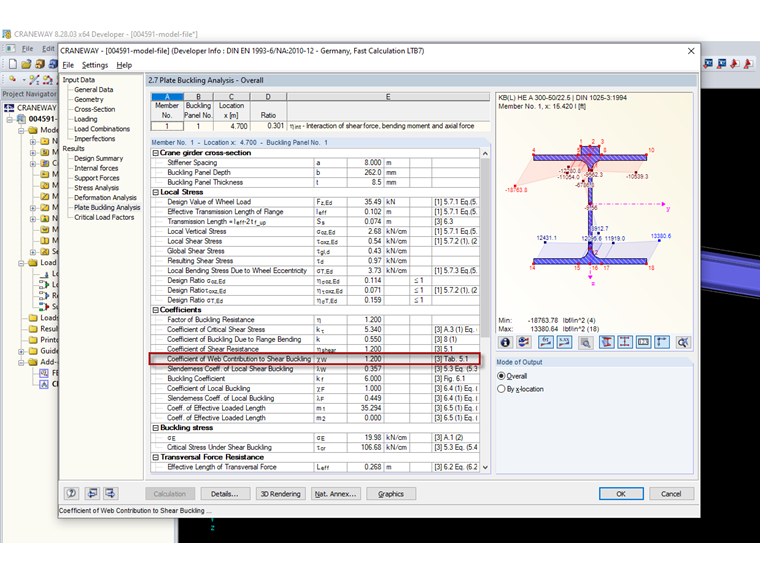

WspółczynnikW dla udziału środnika w nośności na ścinanie jest wyświetlany w tabeli wyników dla analizy wyboczenia (Rysunek 02).
