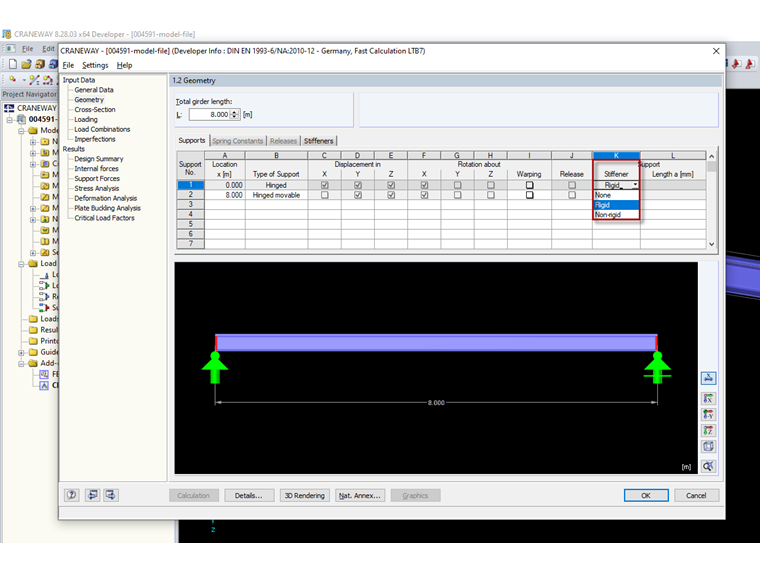

Le type de raidisseur sélectionné dans l'onglet « Appuis » de la fenêtre « 1.2 Géométrie » (Figure 01) a un effet sur l'analyse au flambement de la poutre car il affecte la contribution de l'âme XW à la résistance au cisaillement selon l'EN 1993-1-5 [1], 5.3.
Foire aux questions (FAQ)

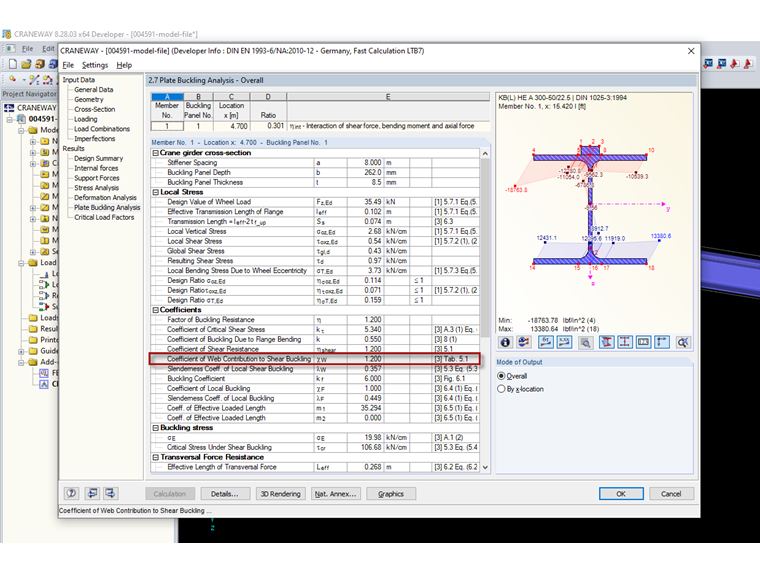

Le facteur XW de la contribution de l'âme à la résistance au cisaillement est affiché dans le tableau de résultats de l'analyse au flambement (Figure 02).
