Вопрос

При расчете усиленной панели программа отображает сообщение о том, что зона границы c/t не поддерживается. Что для этого неободимос сделать?


Ответ:

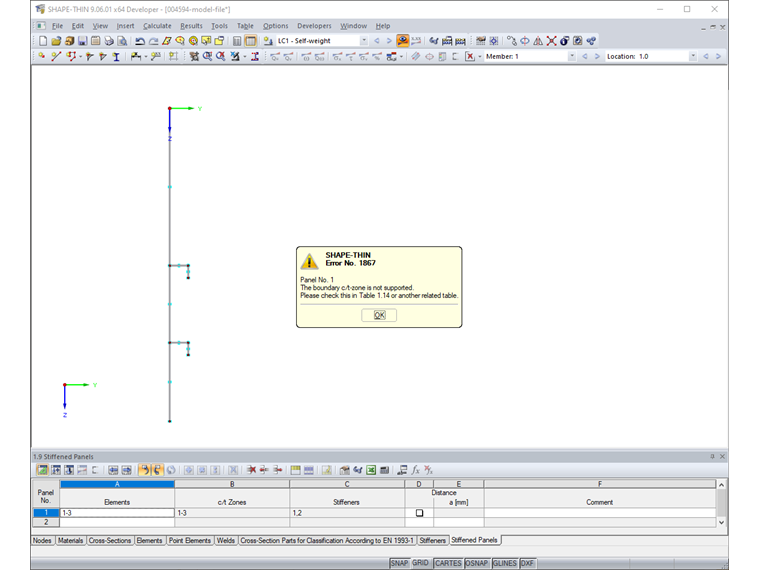

Панель всегда должна поддерживаться в начале и в конце, так что в данном случае вам просто нехватает опоры. Именно потому и появляется сообщение, показанное на Рисунке 01.

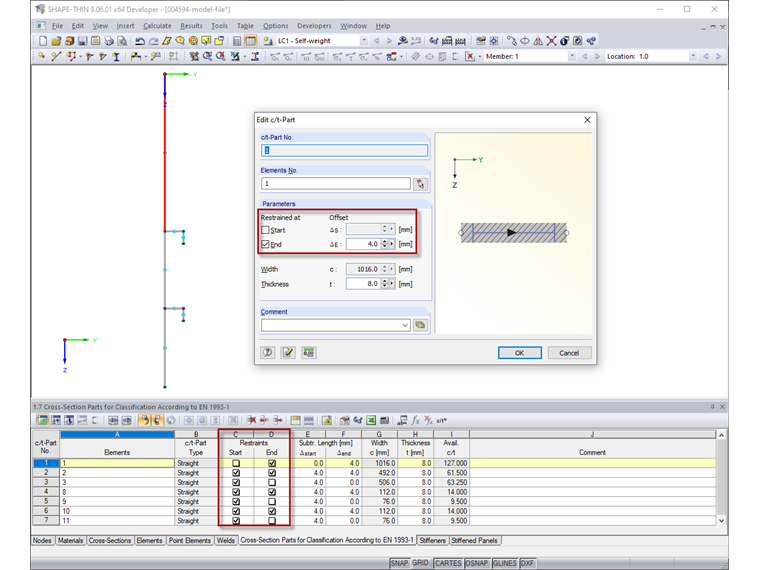

Если у панели имеется свободный край, тогда добавьте опору вручную. Опору можно задать в таблице «1.7 Части сечения для классификации по EN 1993-1» в столбце C и D или в диалоговом окне «Изменить часть c/t» (см. Рисунок 02).

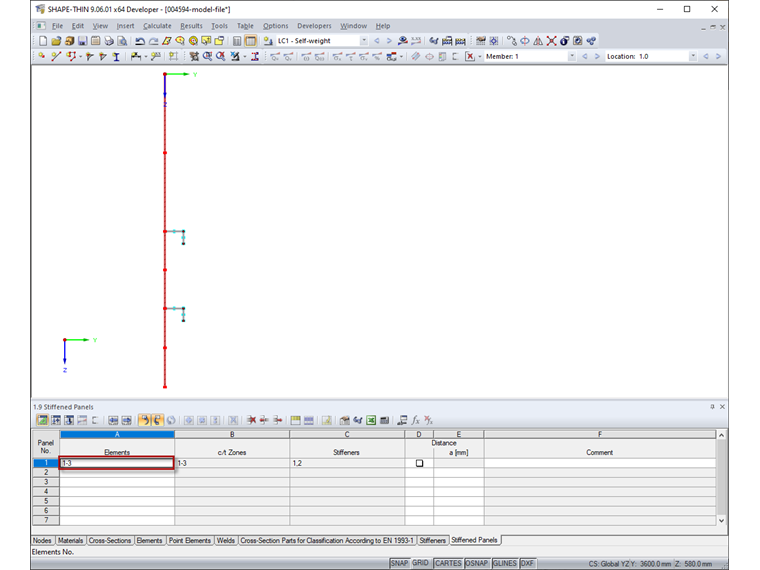

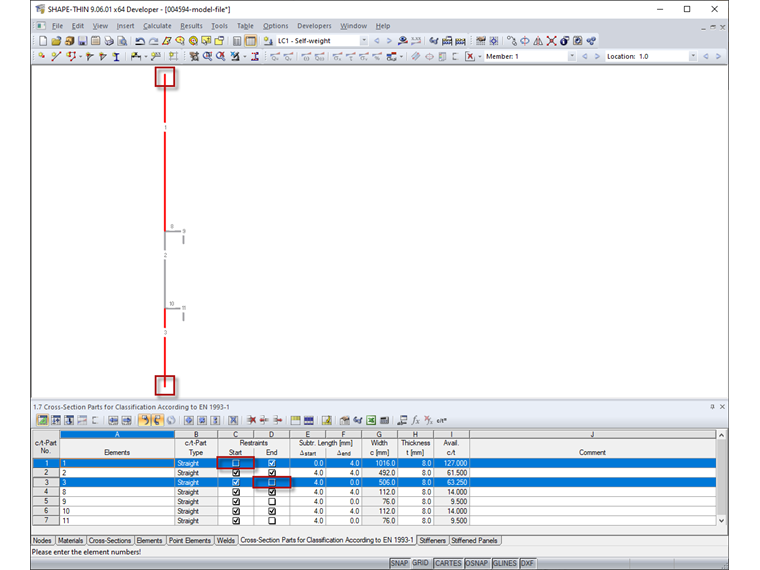

Панель, показанная на рисунке 03, включает в себя элементы с 1 по 3. Тем не менее, элементы не имеют опор на своих свободных концах (отмечены красным на рисунке 04), поэтому появляется сообщение об ошибке, показанное на рисунке 01. Чтобы можно было выполнить расчет, необходимо просто добавить опору (см. Рисунок 05) так, как показано в прилагаемом видео.
