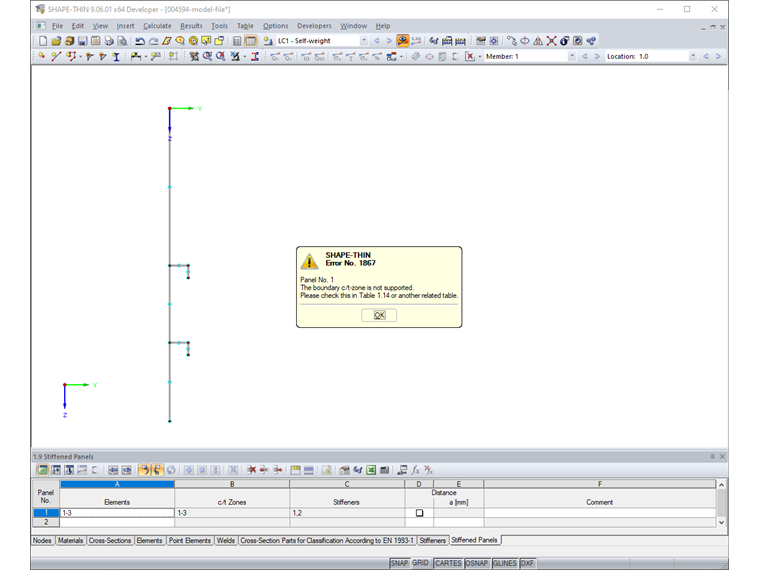

必须在板的始端和末端提供支撑,即这里需要支座。 如果不是这样,则会出现图 01 中显示的信息。

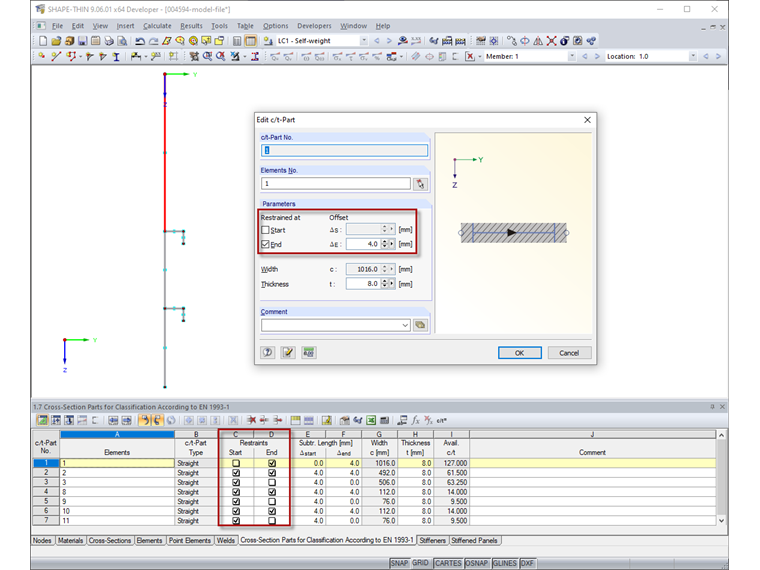

如果有自由边,手动添加支座。 该支座可以在表“1.7 按照 EN 1993‑1 进行分类的截面”中的 C 列和 D 列中或在“编辑 c/t-Part”对话框(图 02)中指定。

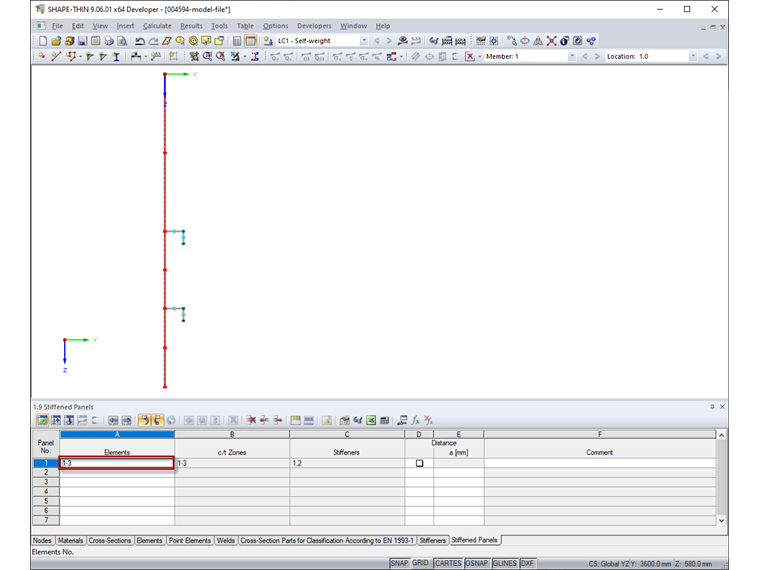

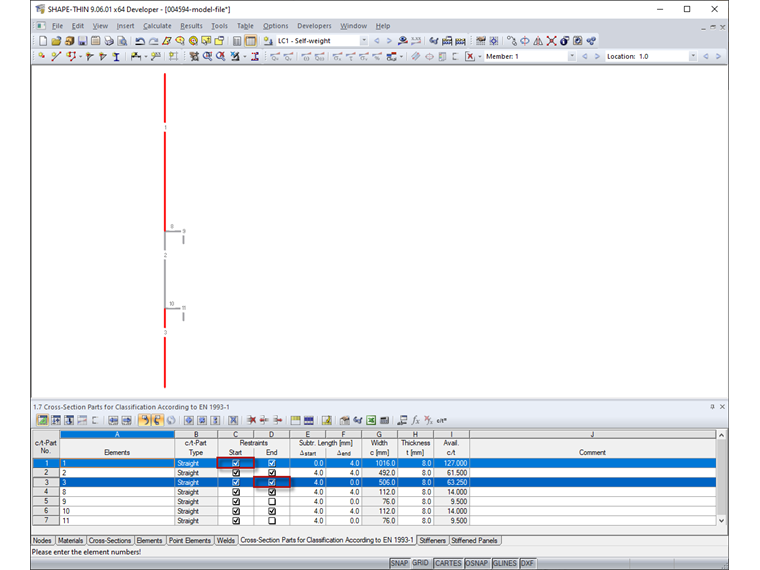

图03所示面板包括单元1至3。 但是,单元的自由端没有支座(在图 04 中标记为红色),因此出现图 01 中显示的错误信息。 必须添加支座(图 05)才能计算。 视频中也显示了这一点。
必须在板的始端和末端提供支撑,即这里需要支座。 如果不是这样,则会出现图 01 中显示的信息。
如果有自由边,手动添加支座。 该支座可以在表“1.7 按照 EN 1993‑1 进行分类的截面”中的 C 列和 D 列中或在“编辑 c/t-Part”对话框(图 02)中指定。
图03所示面板包括单元1至3。 但是,单元的自由端没有支座(在图 04 中标记为红色),因此出现图 01 中显示的错误信息。 必须添加支座(图 05)才能计算。 视频中也显示了这一点。
