Manca il vincolo esterno della zona c/t di contorno nei pannelli irrigiditi

Il pannello deve essere supportato all'inizio e alla fine di esso; questo significa che qui è necessario un vincolo esterno. Ist dies nicht der Fall, so erscheint die im Bild 01 dargestellte Meldung.

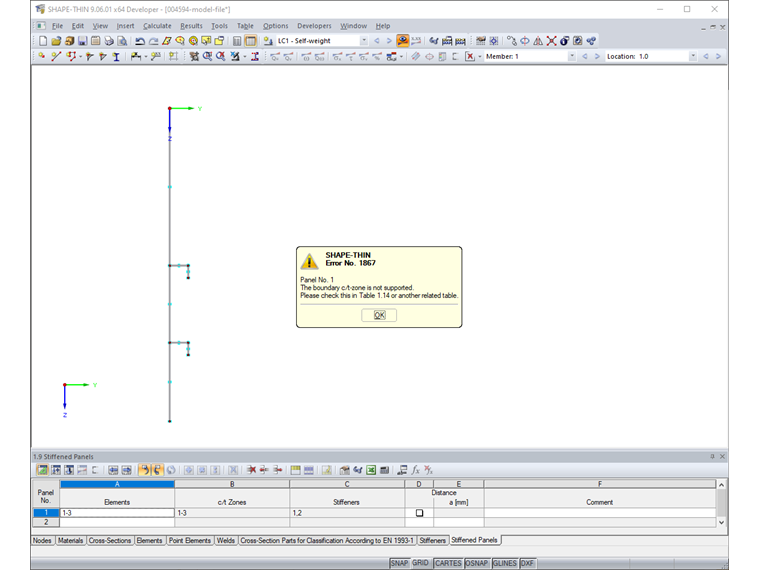

1 Messaggio di errore "La zona c/t del contorno non è supportata."

Sollte ein freier Rand vorliegen, so ist die Lagerung manuell zu ergänzen. Die Lagerung kann in Tabelle "1.7 Querschnittsteile für Klassifizierung nach EN 1993-1" in den Spalten C und D oder im Dialog "c/t-Teil bearbeiten" (Bild 02) angegeben werden.

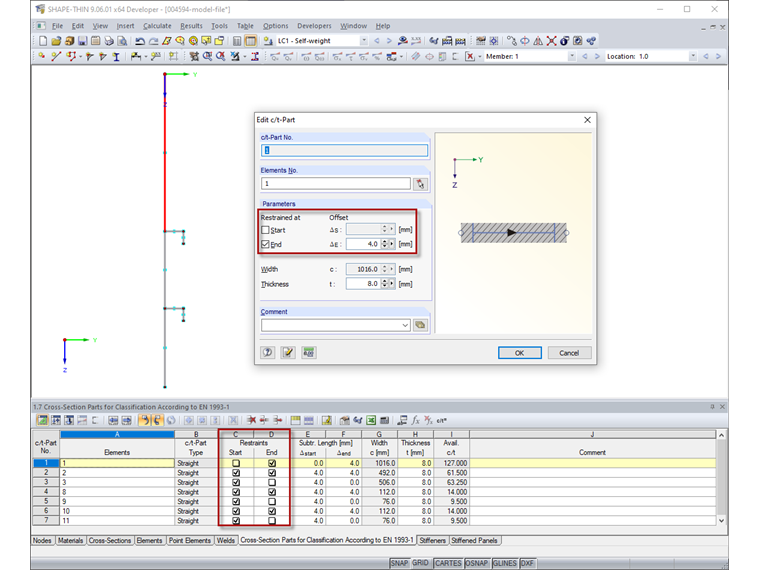

2 Supporto nella finestra di dialogo e nella tabella (contrassegnato in rosso)

Das im Bild 03 dargestellte Beulfeld beinhaltet die Elemente 1 bis 3. Die Elemente haben an ihren freien Enden jedoch keine Lagerung (im Bild 04 rot markiert), sodass die im Bild 01 dargestellte Fehlermeldung ausgegeben wird. Die Lagerung ist zu ergänzen (Bild 05), damit eine Berechnung möglich ist. Dies wird auch im Video gezeigt.

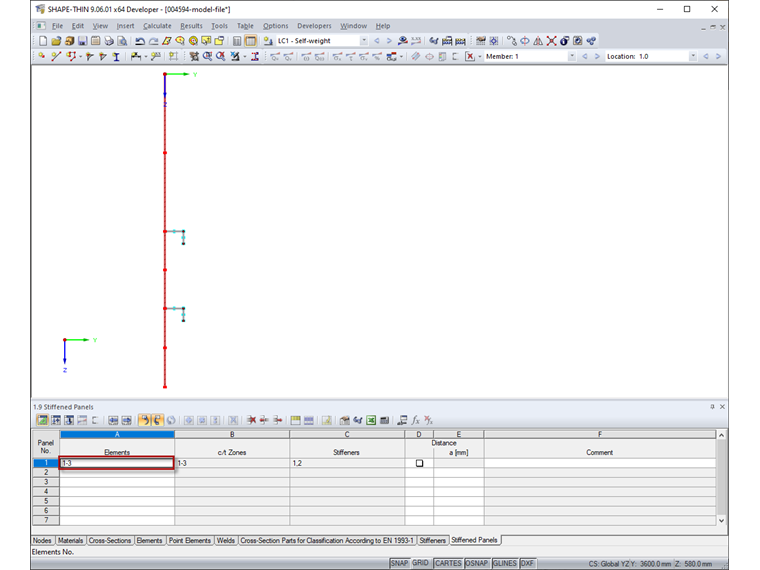

3 Pannello

4 Supporto mancante ai bordi liberi

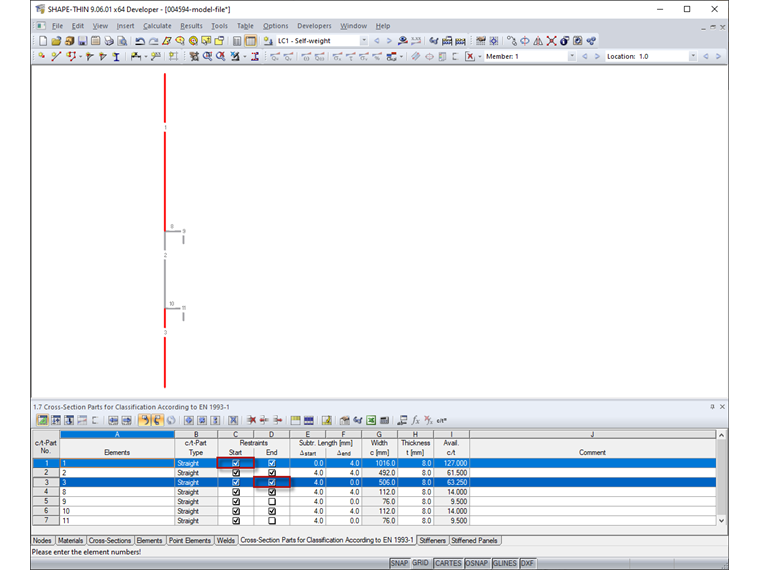

5 Aggiunto supporto ai bordi liberi
