Al calcular un panel rigidizado, recibo el mensaje de que la zona c/t de contorno del panel no es compatible. Si es así, ¿cómo debo continuar?

Respuesta

El panel tiene que estar apoyado al principio y al final del mismo, lo que significa que aquí se necesita un apoyo. Si este no es el caso, aparece el mensaje que se muestra en la figura 01.

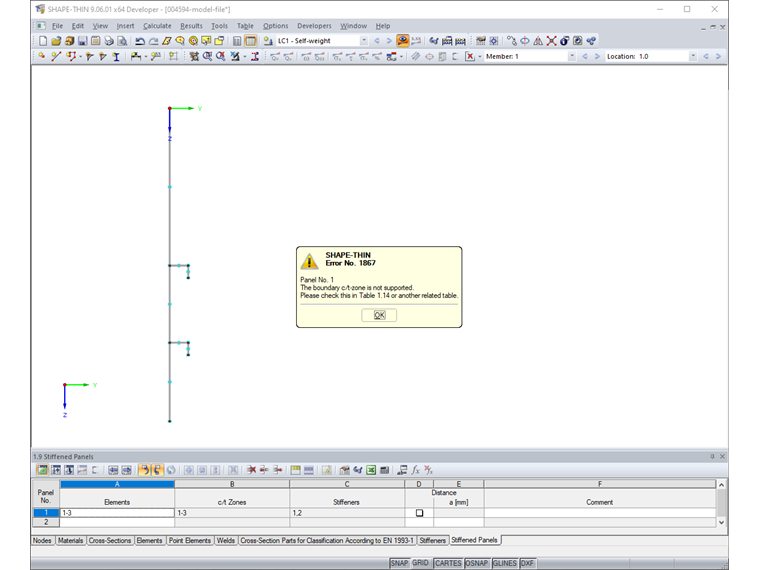

Figura 01 - Mensaje de error "No se admite el límite de la zona c/t".

Si hay un borde libre, agregue el apoyo manualmente. El soporte se puede especificar en la Columna C y D de la tabla "1.7 Partes de la sección para la clasificación según EN 1993-1" o en el cuadro de diálogo "Editar parte c/t" (figura 02).

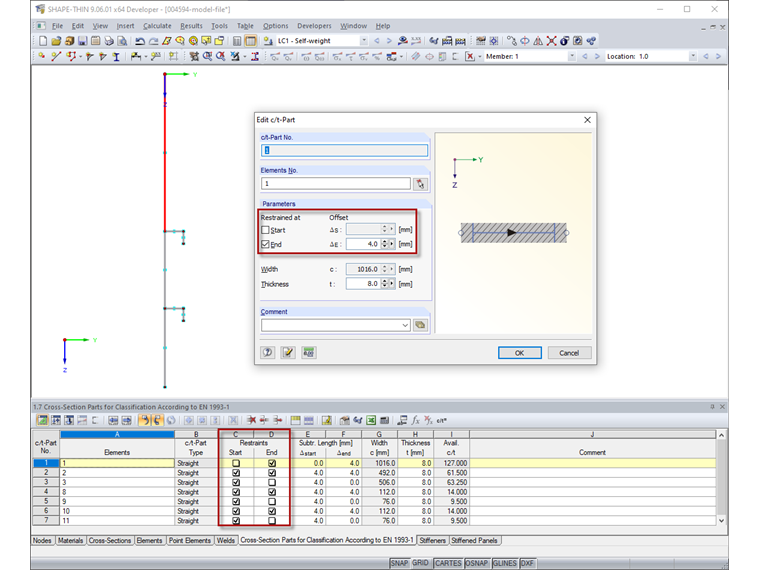

Figura 02 - Soporte en cuadro de diálogo y tabla (marcado en rojo)

El panel que se muestra en la figura 03 contiene los elementos 1 a 3. Sin embargo, los elementos no tienen apoyo en sus extremos libres (marcados en rojo en la figura 04), por lo que aparece el mensaje de error que se muestra en la figura 01. Se debe agregar el apoyo (figura 05) para permitir el cálculo. Esto también se muestra en el video.

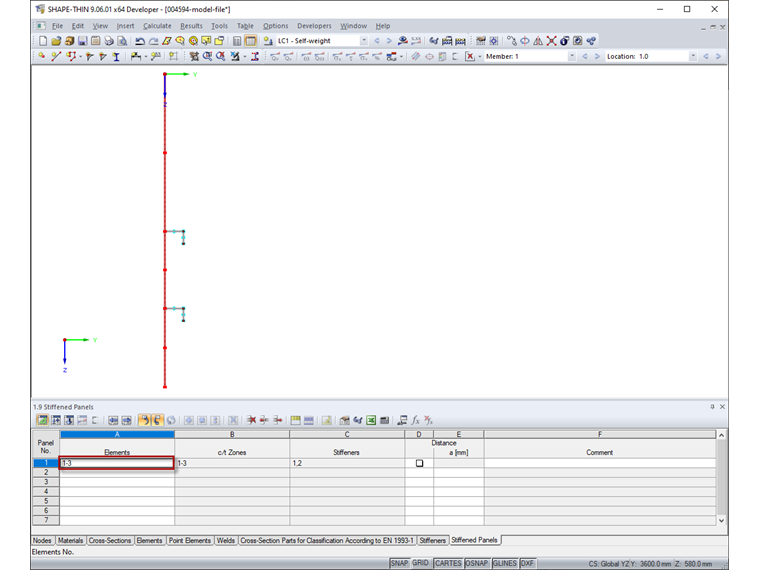

Figura 03 - Panel

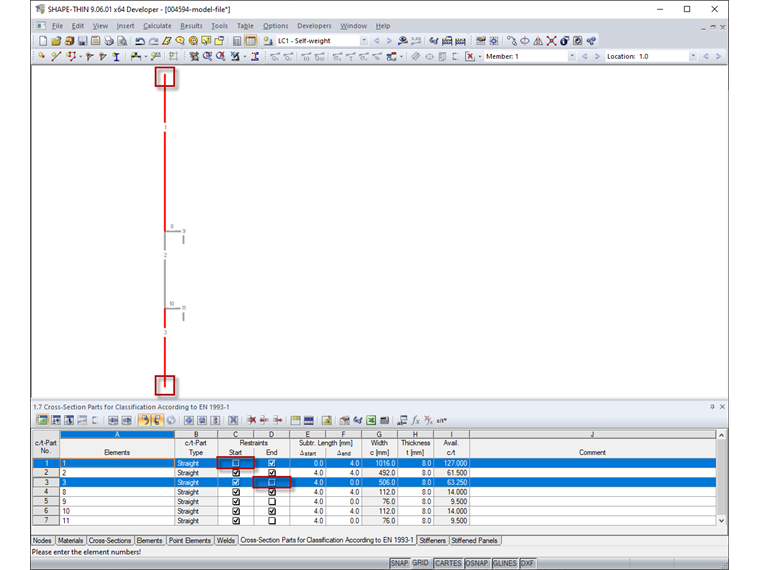

Figura 04 - Falta de apoyo en los bordes libres

Figura 05 - Soporte adicional en bordes libres

Palabras clave

Longitudinalmente rígido Rigidizador longitudinal Refuerzo Panel Panel de chapa
