Я отредактировал материал в моей модели. При запуске расчета появляется сообщение об ошибке. В чем может быть причина?

Ответ

Материалы требуются для определения поверхностей, сечений и тел. Свойства материала влияют на жесткость этих объектов.

Если у вас есть лицензия на дополнительный модуль RF ‑ MAT NL, то доступно 13 моделей материалов.

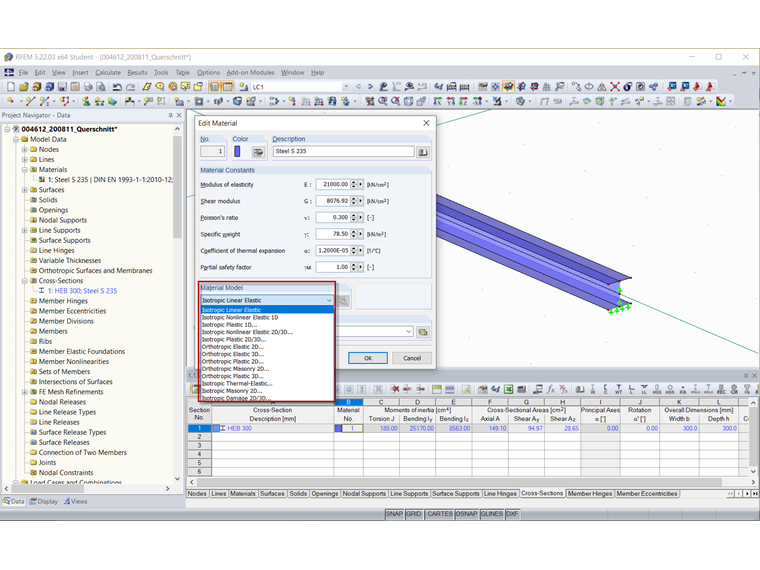

Pисунок 01 - RFEM - Материалы

В случае изобилия моделей материалов, необходимо удостовериться, что соответствующая модель материала назначена на стержни, и на их поверхности/тела.

В показанном здесь примере, поверхности были созданы из стержня для подробного расчета. Тем не менее, еще не определенное сечение определено (отмечено синим цветом), и материал вводится для сечения стержня, а также для поверхностей. При редактировании существующего материала в Изотропная нелинейная упругая 2D/3D , для созданного сечения стержня также будет определена модель материала 2D/3D, что приведет к появлению сообщения об ошибке.

Pисунок 02 - Сообщение об ошибке

При работе с стержнями и поверхностями/телами рекомендуется создавать более одного материала.
