Domanda

Ho modificato il materiale nel mio modello. All'avvio del calcolo, ricevo un messaggio di errore. Quale potrebbe essere la ragione di questo?


Risposta:

I materiali sono necessari per definire le superfici, le sezioni trasversali ed i solidi. Le proprietà del materiale influenzano le rigidezze di questi oggetti.

Sono disponibili 13 modelli di materiale se si dispone di una licenza per il modulo aggiuntivo RF‑MAT NL.

In caso di abbondanza di modelli di materiale, è necessario assicurarsi di assegnare il modello di materiale corrispondente alle aste e alle loro superfici/solidi.

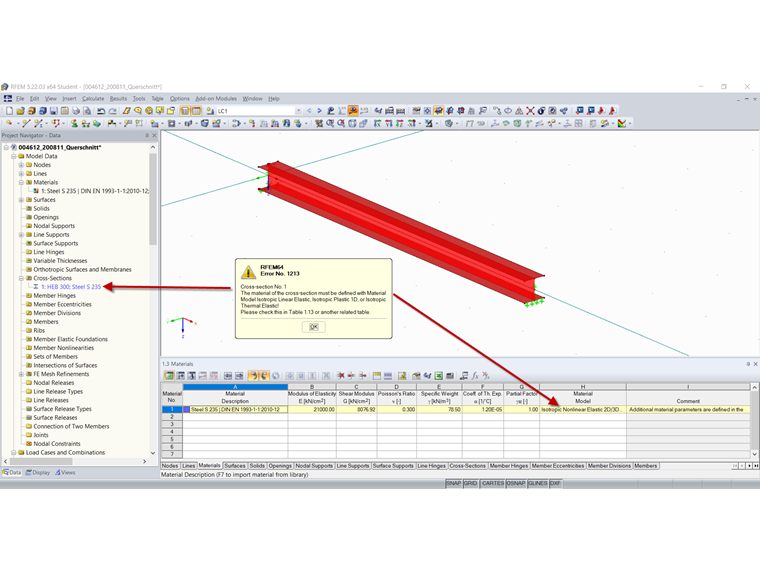

Nell'esempio mostrato, le superfici sono state generate da un'asta per un'analisi dettagliata. C'è ancora una sezione trasversale inutilizzata definita (contrassegnata in blu) e il materiale è inserito per la sezione trasversale dell'asta e per le superfici. Quando si modifica un materiale esistente in Isotropo elastico non lineare 2D/3D , viene definito anche il modello del materiale 2D/3D per la sezione trasversale dell'asta creata, il che porta al messaggio di errore.

Quando si lavora con aste e superfici/solidi, si consiglia di creare più di un materiale.
