Pregunta

He editado el material en mi modelo. Al iniciar el cálculo, recibo un mensaje de error. ¿Por qué?


Respuesta:

Se requieren materiales para definir superficies, secciones y sólidos. Las propiedades del material afectan a las rigideces de estos objetos.

Hay 13 modelos de materiales disponibles si tiene una licencia para el módulo adicional RF-MAT NL.

En el caso de la abundancia de modelos de materiales, es necesario asegurarse de asignar el modelo de material correspondiente a las barras y sus superficies/sólidos.

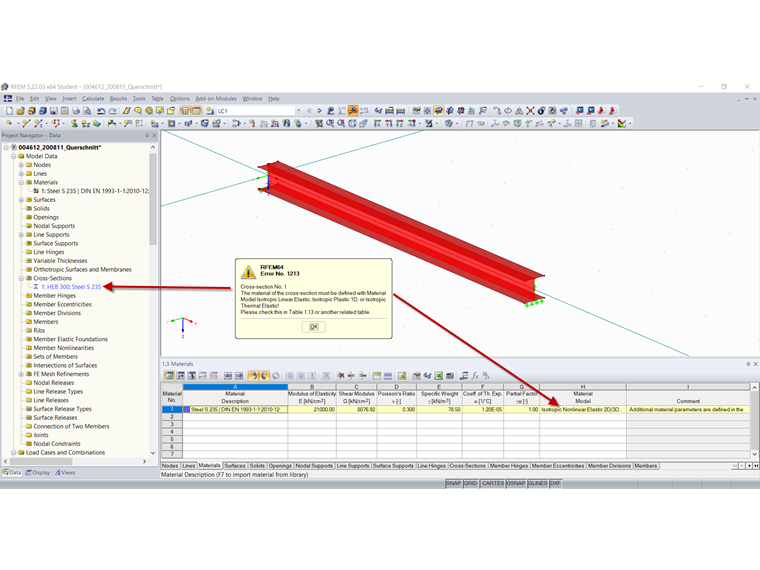

En el ejemplo que se muestra aquí, las superficies se han generado a partir de una barra para un análisis detallado. Todavía hay una sección sin usar definida (marcada en azul) y el material se introduce tanto para la sección de la barra como para las superficies. Al editar un material existente a Isótropo elástico no lineal 2D/3D , el modelo de material 2D/3D también se define para la sección de la barra creada, lo que conduce al mensaje de error.

Cuando se trabaja con barras y superficies/sólidos, se recomienda crear más de un material.
