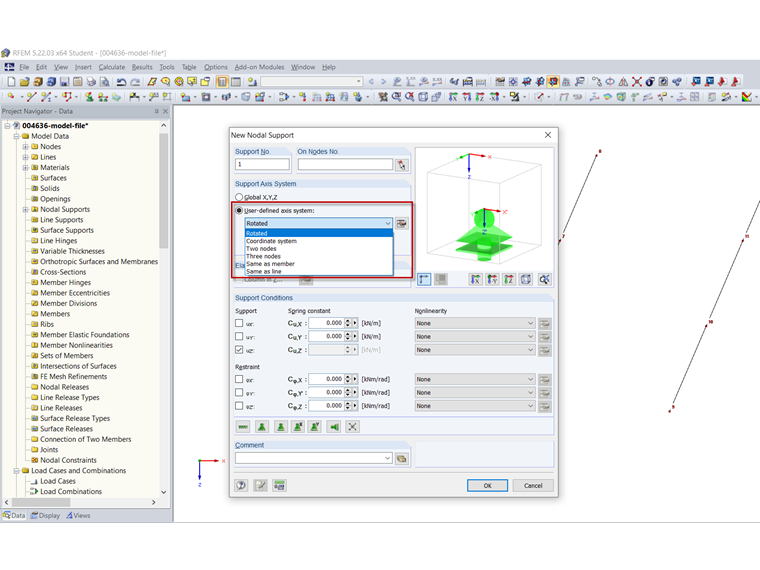

Каждая узловая опора имеет местную систему координат X ', Y' и Z '. По умолчанию она ориентирована параллельно глобальным осям X, Y и Z. Опция «Пользовательская система координат» позволяет повернуть местную систему координат опоры (Рисунок 01).

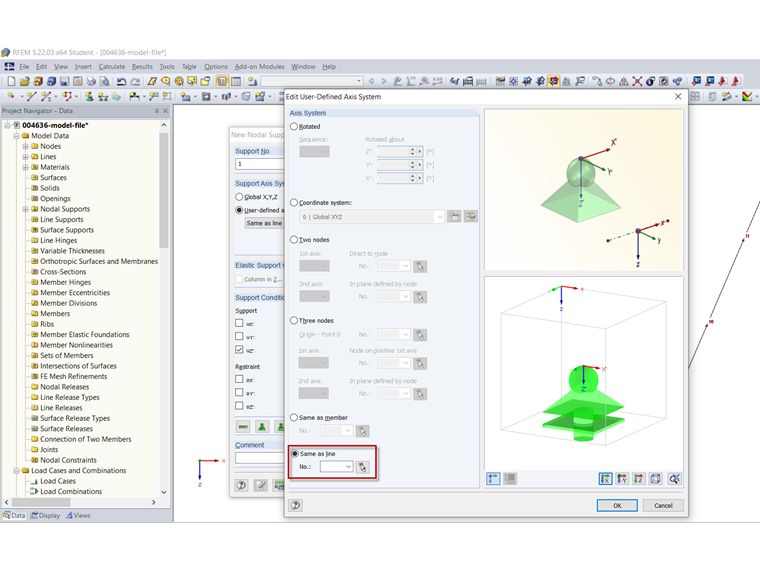

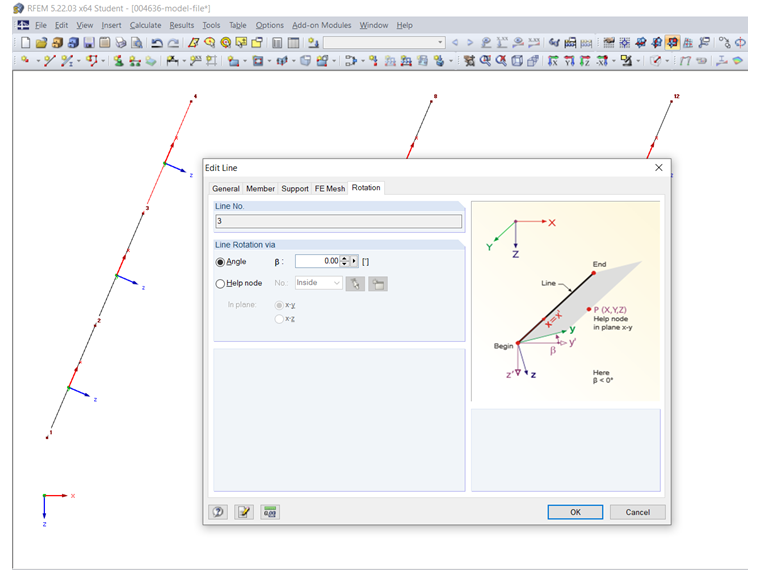

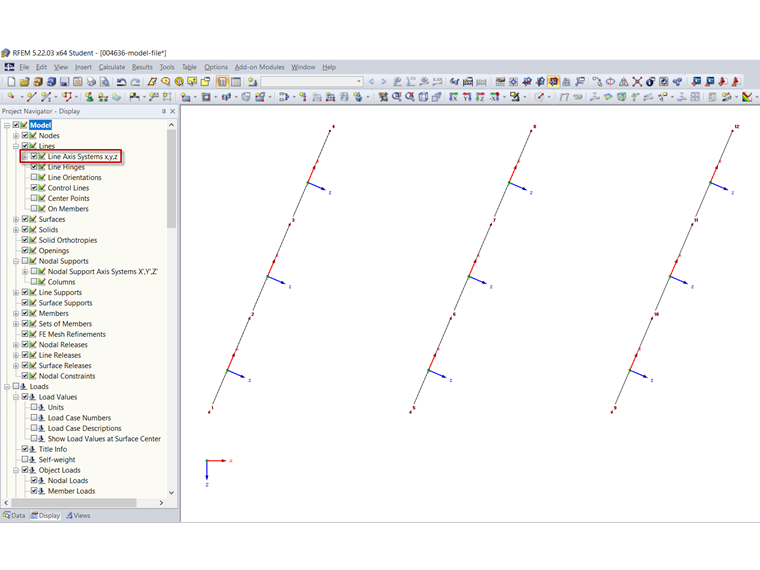

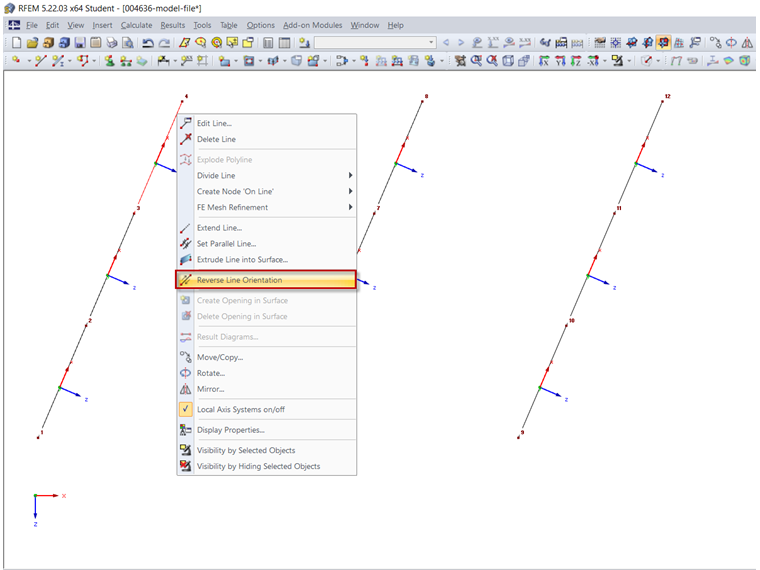

Если вы хотите выровнять узловую опору перпендикулярно линии, вы можете использовать функцию «Как для линии» (Рисунок 02). Функция «Как для линии» доступна только для прямых линий. Местная система координат опоры выровнена параллельно местной системе координат линии. Местную систему координат линии можно отобразить в Навигаторе проекта - Изобразить, выбрав Модель → Линии → Системы осей линий x, y, z (Рисунок 03). На систему осей линии может влиять направление линии и поворот линии. Чтобы изменить направление линии, щелкните ее правой кнопкой мыши и выберите в контекстном меню возможность «Переориентировать линию» (Рисунок 04). Поворот линии можно настроить во вкладке «Поворот» диалогового окна «Изменить линию» (Рисунок 05).
В качестве альтернативы, вы можете определить ориентацию системы координат узловой опоры с помощью пользовательской системы координат или путем указания трех узлов, перпендикулярных линии.
Все три варианта показаны на видео. Для ориентации системы осей опоры с помощью пользовательской системы координат или задания трех точек, создается вспомогательная прямая, перпендикулярная линии. Таким образом можно легко выровнять ось перпендикулярно линии.
