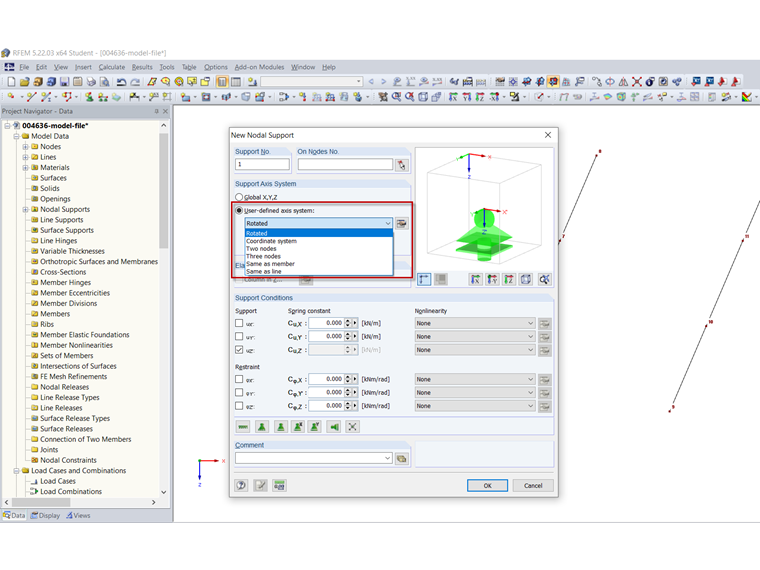

Każda podpora węzłowa posiada lokalny układ osi X', Y' i Z'. Układ ten jest domyślnie zorientowany równolegle do globalnych osi X, Y i Z. Opcja "Układ osi zdefiniowany przez użytkownika" umożliwia obrót lokalnego układu osi podpory (Rysunek 01).

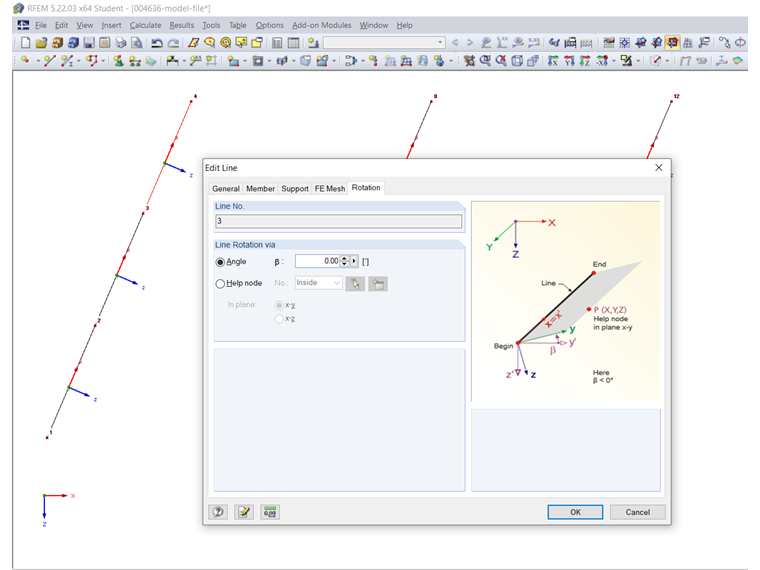

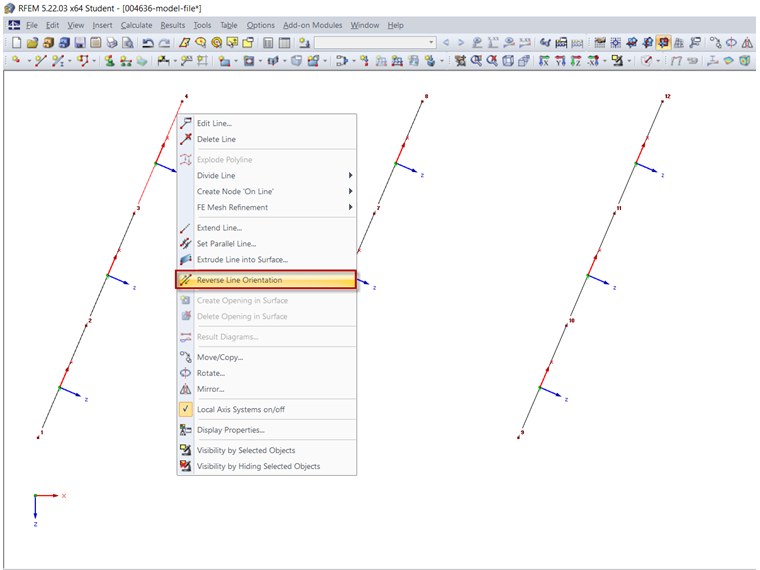

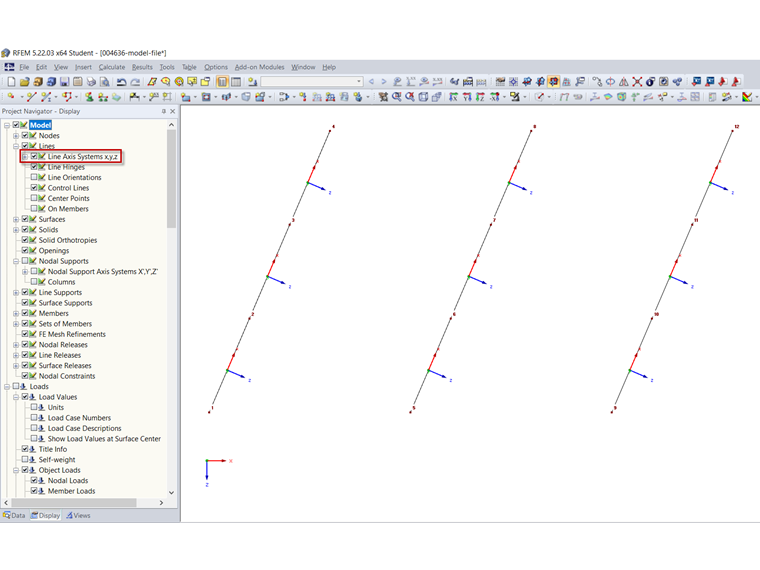

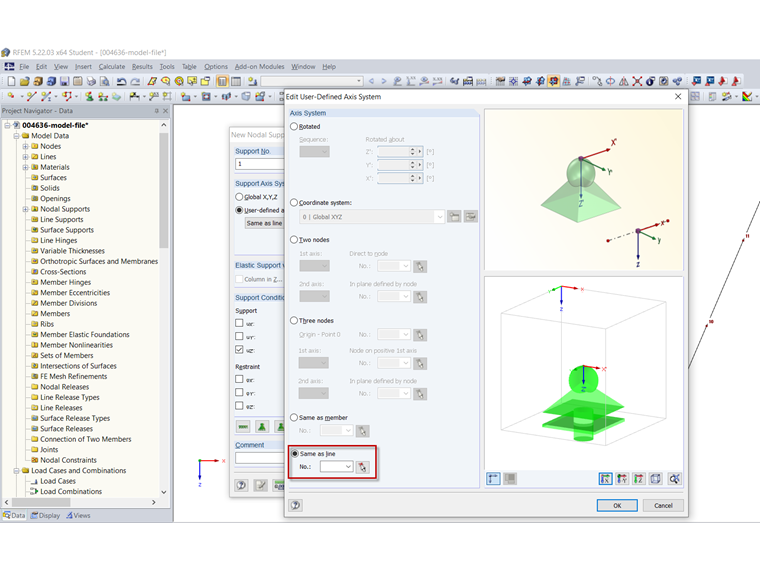

Aby ustawić podporę węzłową prostopadle do linii, można skorzystać z opcji "Tak samo jak linii" (Rysunek 02). Opcja „Tak jak w przypadku linii” jest dostępna tylko w przypadku linii prostych. Lokalny układ osi podpory jest ustawiony równolegle do lokalnego układu osi linii. Lokalny układ osi linii można wyświetlić w Nawigatorze projektu - Wyświetlić za pomocą opcji Model → Linie → Układy osi linii x,y,z (rysunek 03). Na układ osi linii może wpływać kierunek linii i obrót linii. Aby zmienić kierunek linii, należy kliknąć linię prawym przyciskiem myszy i wybrać opcję "Odwrócić kierunek linii" w menu kontekstowym (Rysunek 04). Obrót linii można ustawić w zakładce „Obrót” w oknie dialogowym „Edytować linię” (rysunek 05).
Alternatywnie, orientację układu osi podpory węzłowej można określić za pomocą układu współrzędnych zdefiniowanego przez użytkownika lub poprzez określenie trzech węzłów prostopadłych do linii.
W filmie pokazano te trzy opcje. W celu zorientowania układu osi podpory za pomocą układu współrzędnych zdefiniowanego przez użytkownika lub określenia trzech punktów tworzona jest pomocnicza linia prosta prostopadła do tej linii. W ten sposób łatwo można ustawić oś prostopadle do linii.
