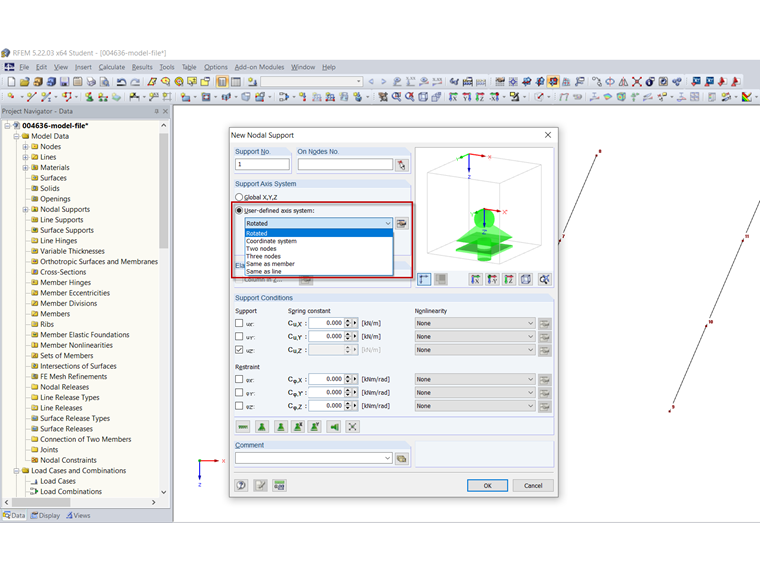

Chaque appui nodal a un système d'axes local X', Y' et Z'. Par défaut, il est orienté parallèlement aux axes globaux X, Y et Z. L'option « Système d'axes personnalisé » permet de faire pivoter le système d'axes local de l'appui (Figure 01).
Foire aux questions (FAQ)

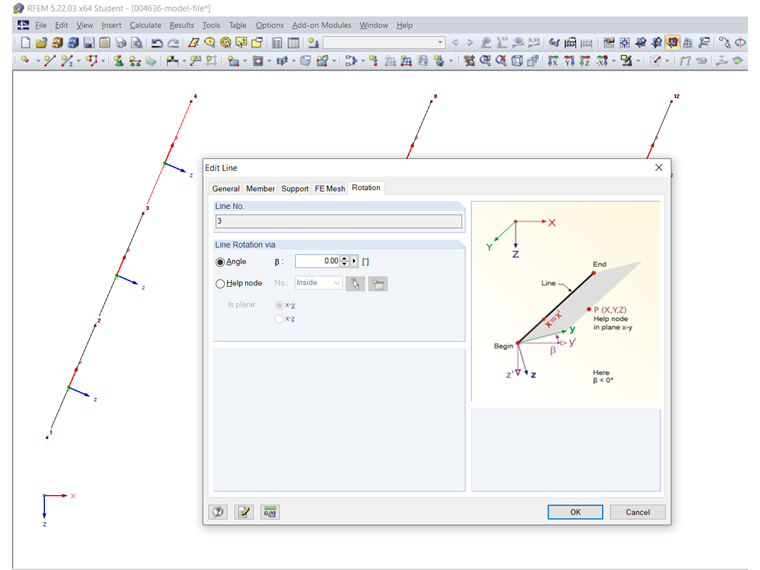

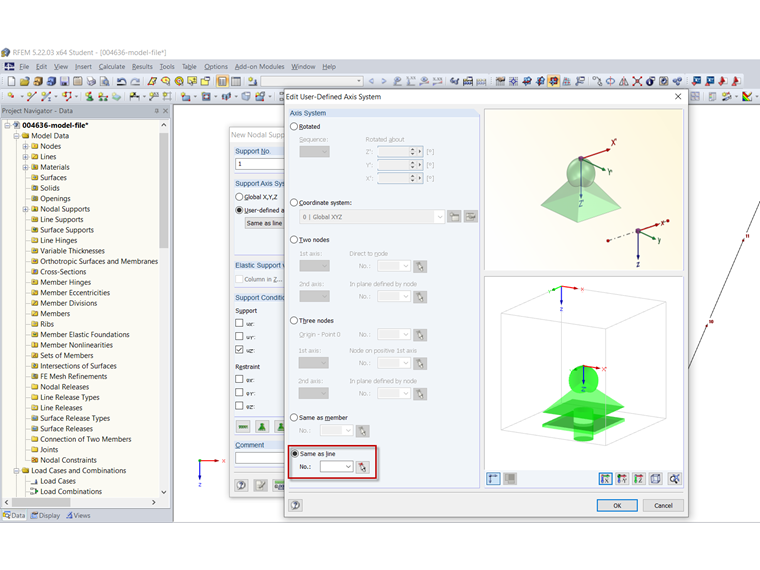

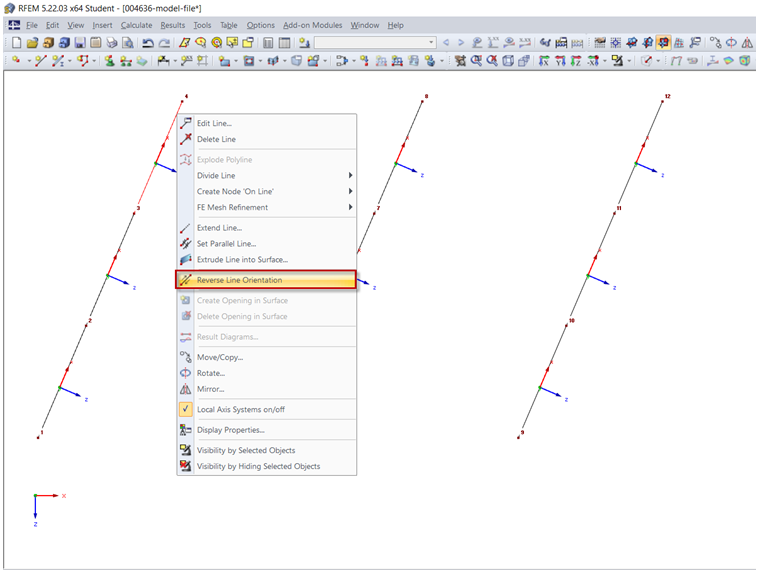

Si vous souhaitez aligner l'appui nodal perpendiculairement à une ligne, vous pouvez utiliser l'option « Identique à la ligne » (Figure 02). L'option « Identique à la ligne » n'est disponible que pour les lignes droites. Le système d'axes local de l'appui est aligné parallèlement au système d'axes local de la ligne. Le système d'axes local de la ligne peut être affiché dans le Navigateur de projet - Afficher à l'aide de Modèle → Lignes → Systèmes d'axes de ligne x,y,z (Figure 03). Le système d'axes de la ligne peut être influencé par la direction et la rotation de la ligne. Pour modifier la direction de la ligne, cliquez-droit sur la ligne et sélectionnez l'option « Inverser l'orientation de la ligne » dans le menu contextuel (Figure 04). La rotation de ligne peut être définie dans l'onglet « Rotation » de la boîte de dialogue « Modifier la ligne » (Figure 05).
Vous pouvez également déterminer l'orientation du système d'axes de l'appui nodal à l'aide d'un système de coordonnées défini par l'utilisateur ou en spécifiant trois nœuds perpendiculaires à la ligne.
Les trois options sont illustrées dans la vidéo. Une ligne droite auxiliaire est créée perpendiculairement à la ligne pour l'orientation du système d'axes d'appui à l'aide d'un système de coordonnées défini par l'utilisateur ou de la spécification de trois points. Il est ainsi possible d'aligner facilement l'axe perpendiculairement à la ligne.
