回复:
每个节点支座都有一个局部坐标系 X' 、Y' 和 Z' 。 默认情况下，该坐标系与全局坐标系 X、Y 和 Z 平行。 Mit der Option "Benutzerdefiniertes Achsensystem" kann das lokale Achsensystem des Lagers gedreht werden (Bild 1).
1

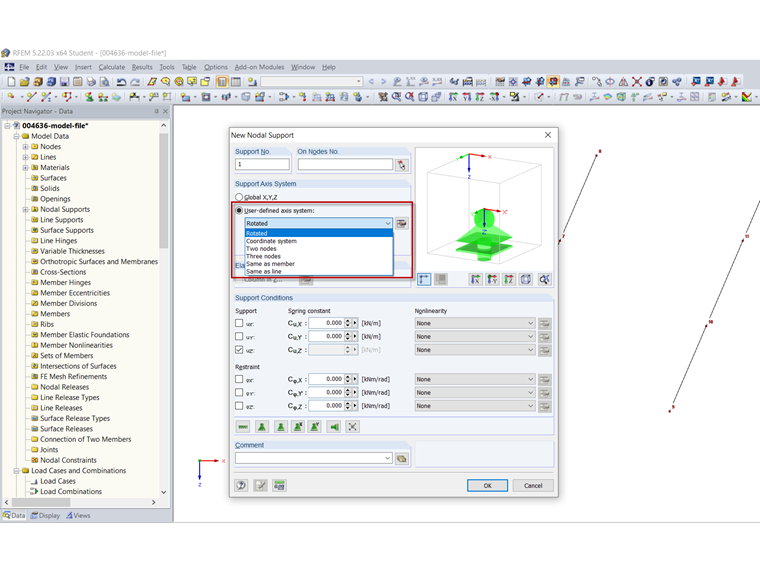

轴/支座系统

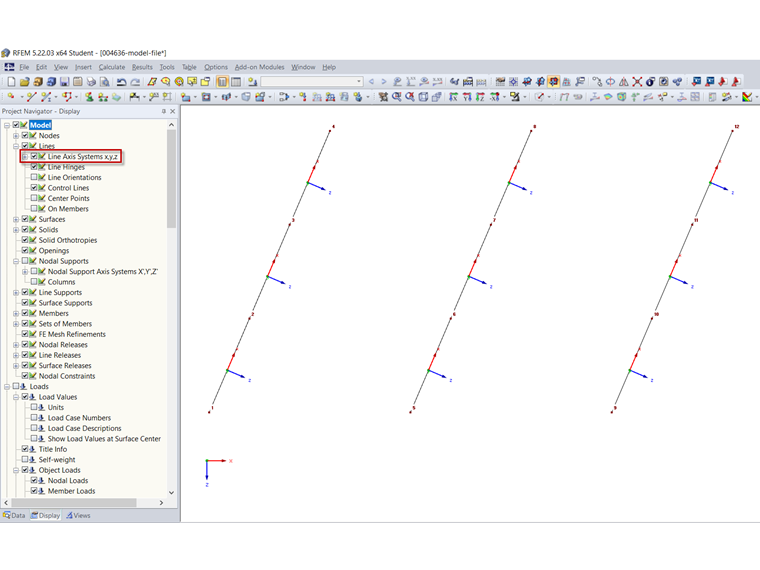

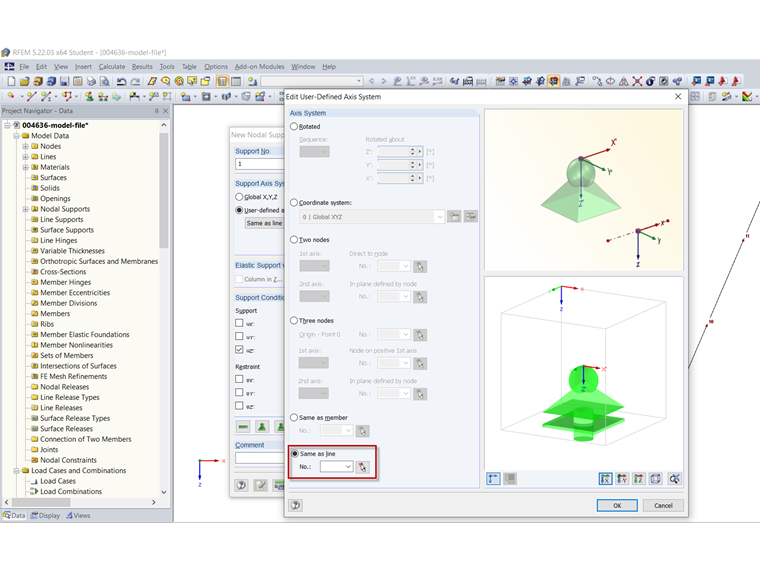

Soll das Knotenlager senkrecht zu einer Linie ausgerichtet werden, so bietet sich die Option "Identisch mit der Linie" an (Bild 2). Die Option "Identisch mit der Linie" steht nur für gerade Linien zur Verfügung. Das lokale Achsensystem des Lagers wird parallel zum lokalen Achsensystem der Linie ausgerichtet. Das lokale Achsensystem der Linie kann im Projekt-Navigator - Zeigen über Modell → Linien → Linien-Achsensysteme x,y,z eingeblendet werden (Bild 3). Das Achsensystem der Linie kann über die Linienrichtung und Liniendrehung beeinflusst werden. Zur Änderung der Linienrichtung ist mit der rechten Maustaste auf die Linie zu klicken und dann aus dem Kontextmenü die Option "Linien-Orientierung umkehren" zu wählen (Bild 4). Die Liniendrehung kann im Register "Drehung" des Dialogs "Linie bearbeiten" eingestellt werden (Bild 5).
4
反转线的方向
5

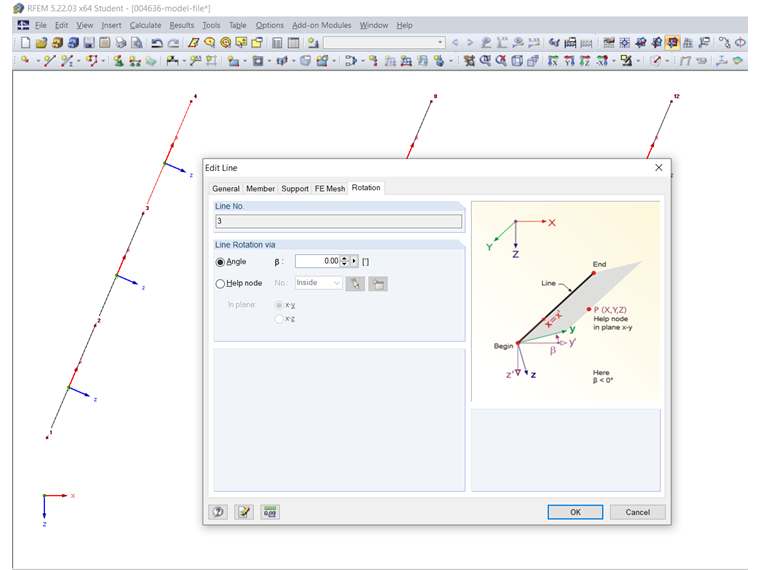

编辑线 - 旋转
Alternativ kann das Achsensystem des Knotenlagers über ein benutzerdefiniertes Koordinatensystem oder über die Angabe von drei Knoten senkrecht zur Linie ausgerichtet werden.
Die drei Möglichkeiten werden im Video gezeigt. Für die Ausrichtung des Lagerachsensystems über ein benutzerdefiniertes Koordinatensystem bzw. die Angabe von drei Punkten wird eine Hilfsgerade senkrecht zur Linie erzeugt. Damit ist es einfach möglich, eine Achse senkrecht zur Linie auszurichten.
