FAQ 004716 RU
![[EN] FAQ 004716 | При расчете деформаций в модуле RF-CONCRETE Members я вижу несоответствия ...](/-/media/Images/netgenium/thumbnails/3x/2/4/6/6/3246659/3246659.png?la=ru&mw=578&mlid=EEBBAF3838B3481F866AC2D0E642003D&hash=B8152CD3BC2E27A4927D8088A6C36F312662166D)
Ответ
В модуле RF-CONCRETE Members деформация в состоянии с трещинами определяется с помощью коэффициента «ζ» (согласно EN 1992‑1‑1, 7.4.3 с аналогичными концепциями, применяемыми в нормах ACI 318 и CSA A23.3). В этом упрощенном методе коэффициент ζ определяется только один раз для каждого стержня, а линейная деформация масштабируется в соответствии с определяющим положением в стержне.

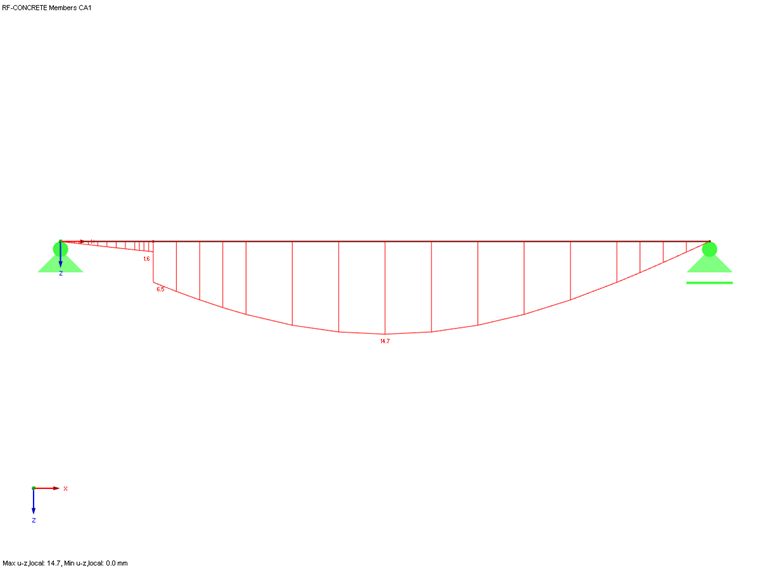

В этом контексте можно определить разные коэффициенты ζ для каждого стержня. Однако при масштабировании линейной деформации между отдельными стержнями могут возникать скачки.

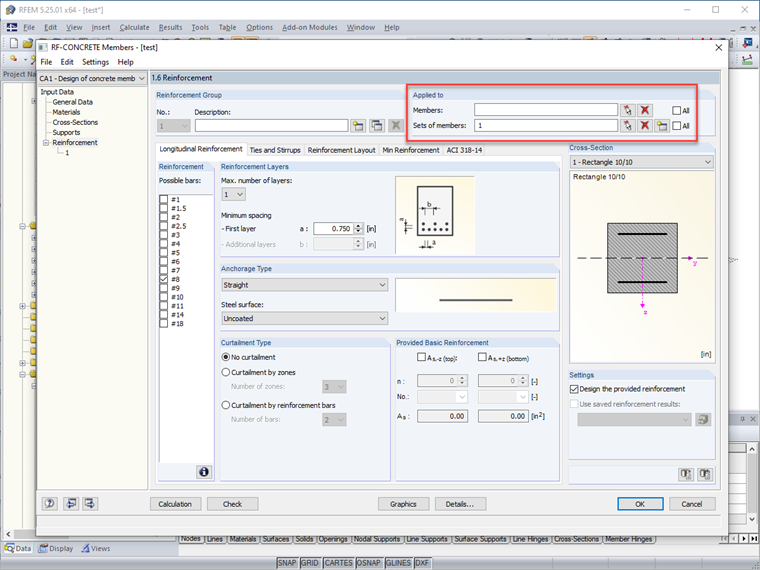

Во избежание данного эффекта, рекомендуется использовать блоки стержней.
Ключевые слова
деформация Состояние II (с трещинами) состояние с трещинами Zeta Неправдоподобный Скачок
Загрузки
Добавить комментарий...
Добавить комментарий...
- Просмотры 904x
- Обновления 11. февраля 2022
