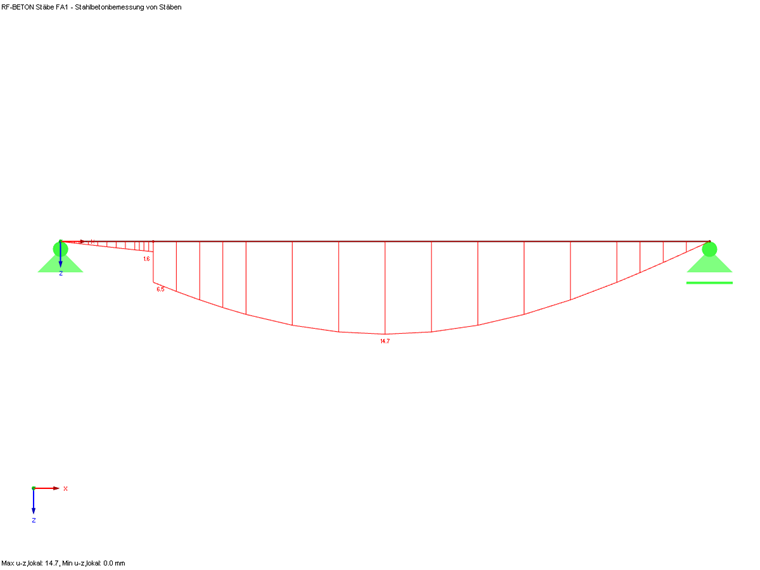

Bei der Verformungsberechnung in RF-BETON Stäbe erhalte ich Sprünge im Verformungsverlauf. Woran liegt das?

Antwort

In RF-BETON Stäbe wird die Verformung im gerissenen Zustand mittels eines Beiwertes "ζ" (nach EN 1992-1-1 7.4.3) ermittelt. Bei diesem vereinfachten Verfahren wird der Beiwert ζ je Stab nur einmal ermittelt und die lineare Verformung wird entsprechend der maßgebenden Stelle im Stab hoch-skaliert.

In diesem Zusammenhang ist es möglich, dass je Stab ein unterschiedliches ζ ermittelt wird. Im Zuge des Skalierens der linearen Verformung entstehen dann Sprünge zwischen einzelnen Stäben.

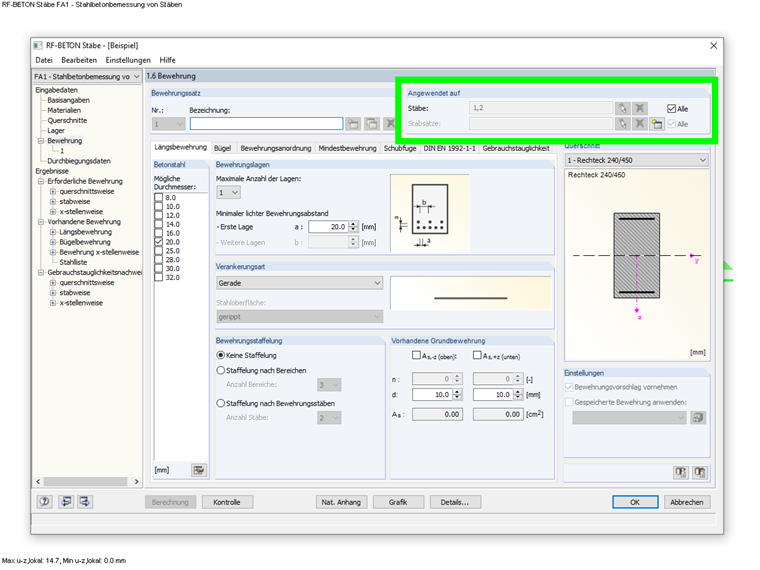

Um diesen Effekt zu umgehen, empfiehlt sich die Verwendung von Stabsätzen.

Schlüsselwörter

Verformung Zustand II Gerissener Zustand Zeta Unplausibel Sprung
