Al calcular deformaciones en barras RF-CONCRETE, obtengo saltos en el diagrama de deformación. ¿Por qué se da esto?

Respuesta

En RF-CONCRETE Members, la deformación en el estado fisurado se determina utilizando un coeficiente "ζ" (según EN 1992-1-1, 7.4.3). Para este método simplificado, el coeficiente ζ solo se determina una vez por barra. La deformación lineal se aumenta según la posición determinante en la barra.

En este contexto, es posible determinar diferentes coeficientes ζ para las barras individuales. Al escalar la deformación lineal, se producen saltos entre las barras individuales.

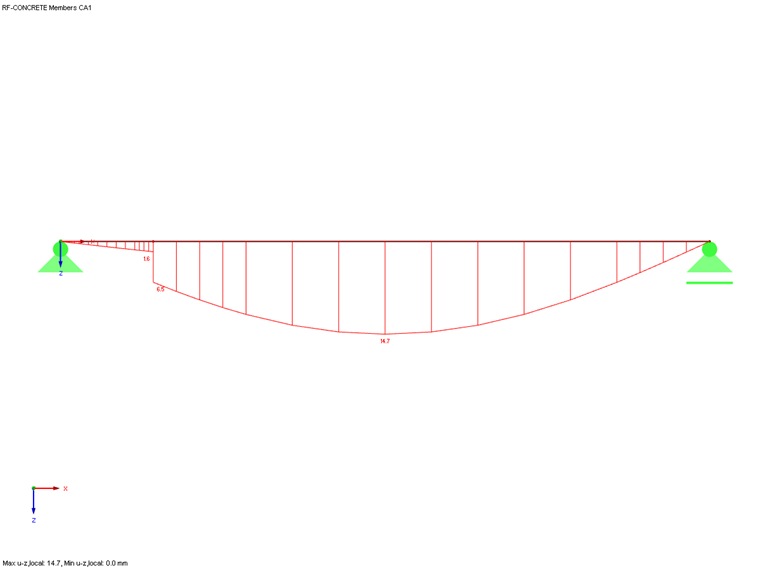

Figura 01 - Saltar en el diagrama de deformación

Para evitar este efecto, se recomienda utilizar conjuntos de barras.

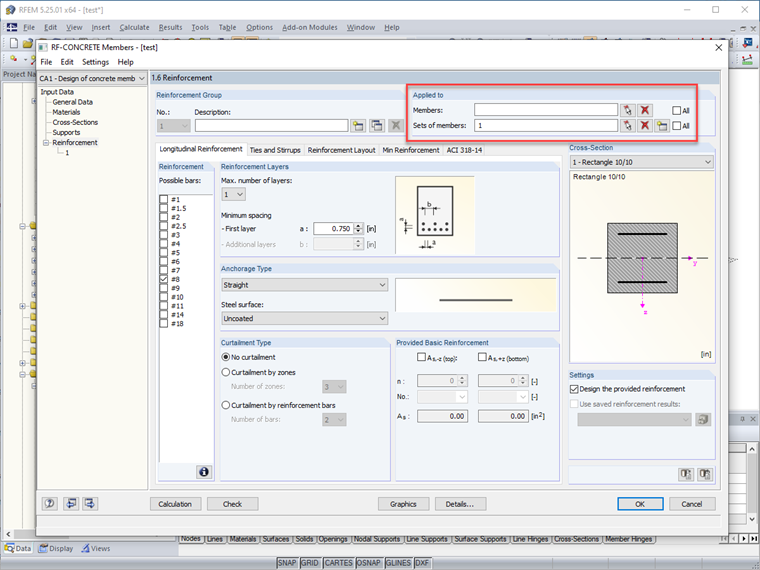

Figura 02 - Proyecto de conjuntos de barras

Palabras clave

Deformación Estado II (fisurado) estado fisurado Zeta No es plausible Salto
