问题

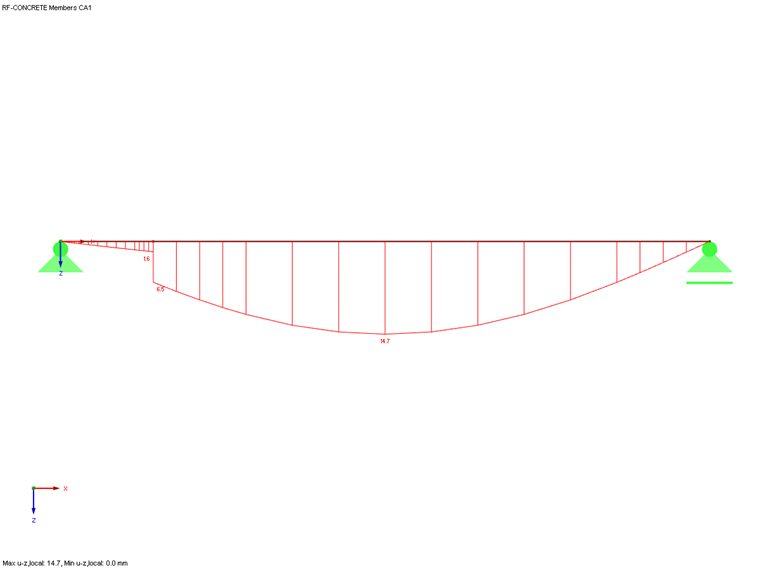

在 RF‑CONCRETE Members 中计算变形时,我发现挠度图中存在不一致的情况。 为什么?
回复:
在 RF-CONCRETE Members 中,开裂状态下的变形是通过系数“ξ”确定的(根据 EN 1992-1-1 的 7.4.3,ACI 318 和 CSA A23.3 中的概念类似)。 对于这种简化的方法,每个杆件的系数 ξ 只确定一次,线性变形根据杆件中的主导位置按比例放大。
在这种情况下,可以为每个杆件确定不同的系数 ξ。 当按比例缩放线性变形时,单个杆件之间会出现突然下降。

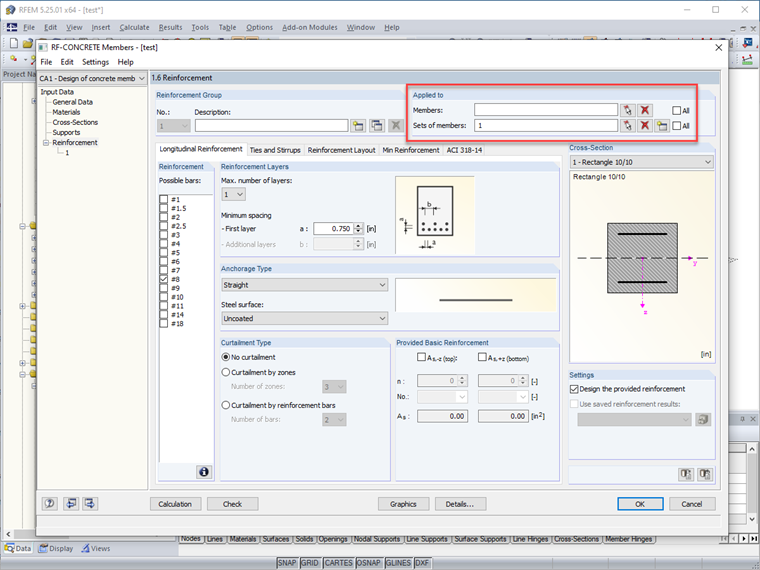

为了避免这种影响,建议使用多杆件。
