Ответ:
В данном случае подходит вариант отображения стержней «Без диаграммы»:

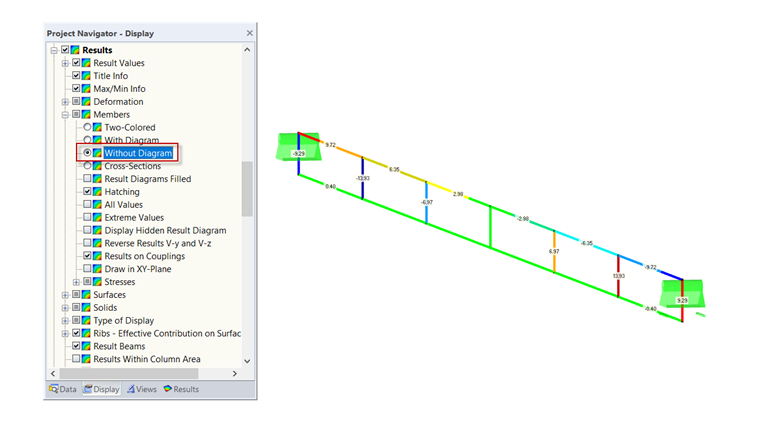

Навигатор «Изобразить» → «Результаты» → «Стержни» → «Без диаграммы», см. Рисунок 01.
Вопрос
У меня есть модель с относительно короткими стержнями в качестве соединений. Из-за коротких стержней изображение внутренних сил сбивает с толку. Можно ли для наглядности отобразить внутренние силы?
