Respuesta:
En este caso, la opción de visualización "Sin diagrama" para las barras es adecuada:

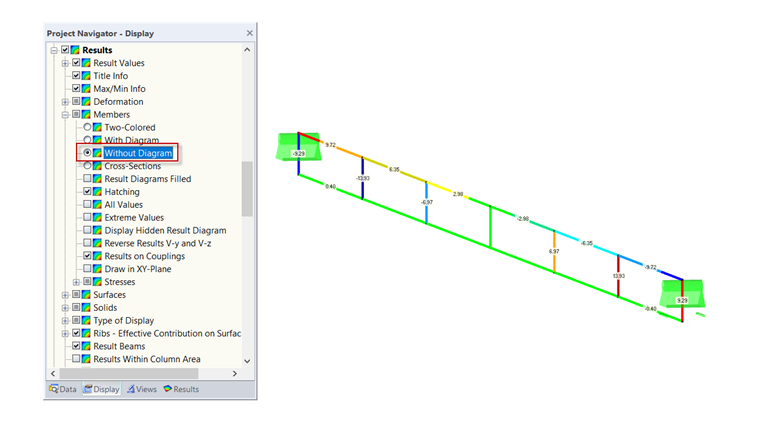

Navegador "Mostrar" → "Resultados" → "Barras" → "Sin diagrama", ver figura 01.
Pregunta
Tengo un modelo con barras relativamente cortas como acoplamientos. La representación de los esfuerzos internos es confusa debido a las barras cortas. ¿Hay alguna forma de mostrar los esfuerzos internos para que sean legibles?
