Tenho um modelo do RFEM 5 com barras relativamente curtas como acoplamentos. A apresentação das forças internas está confusa devido ao comprimento curto das barras. Existe uma forma de apresentar as forças internas de forma legível?

Q: Tenho um modelo do RFEM 5 com barras relativamente curtas como acoplamentos. A apresentação das forças internas está confusa devido ao comprimento curto das barras. Existe uma forma de apresentar as forças internas de forma legível?

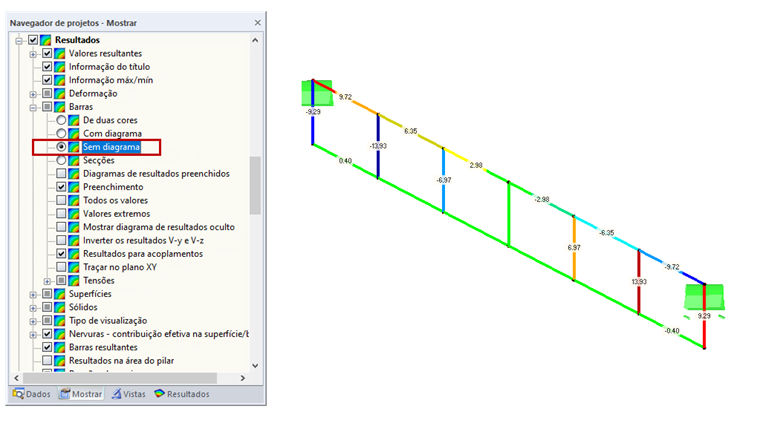

Neste caso, a opção de exibição "Colorido sem gradiente" é adequada para barras:"Navegador de exibição" → "Resultados" → "Barras" → "Colorido sem gradiente".
