Вопрос

Учитывается ли нагрузка на поверхность также для «узловой опоры с колонной»?


Ответ:

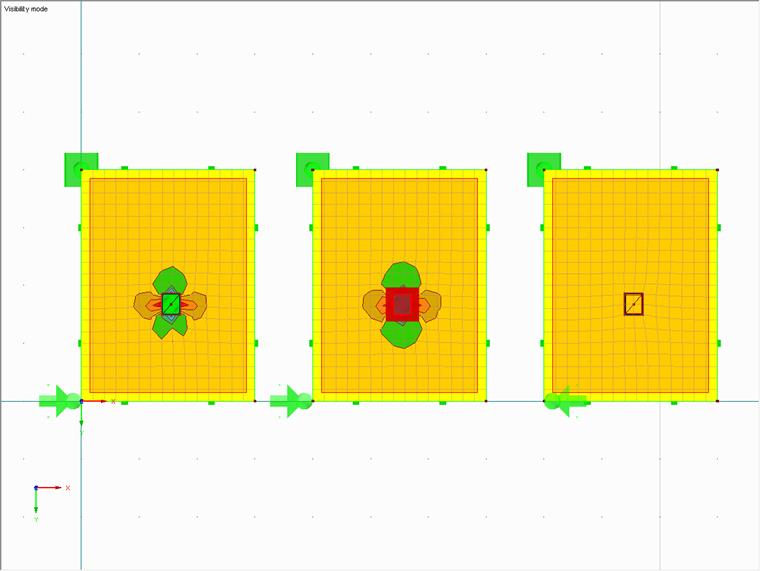

Нет, в данной области нагрузка не учитывается, что хорошо видно прямо на примере на Рисунке 01. В нем была применена однородная температурная нагрузка (только Tc), которая вызывает пики напряжений, но притом поверхность может свободно деформироваться.

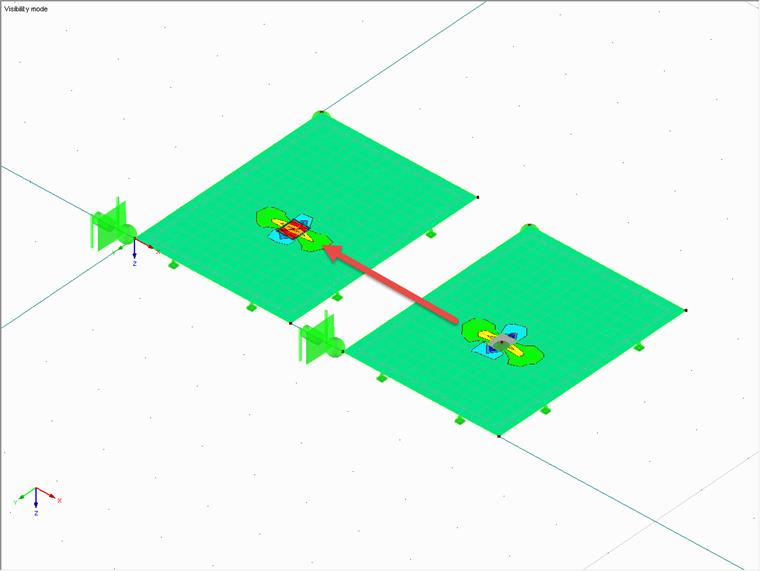

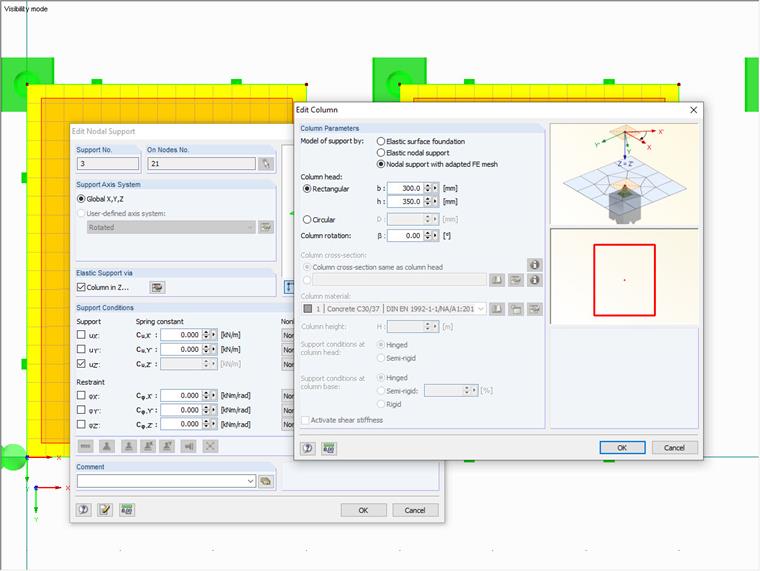

Тем не менее, если требуется, чтобы нагрузка учитывалась также в данной области, тогда смоделируйте опору вручную. Просто создайте отверстие размером с колонну, а затем создайте новую поверхность, соответствующую окружающей поверхности (см. Рисунок 02). Значения жесткости пружины находятся в диалоговом окне для изменения опоры (см. Рисунок 03).

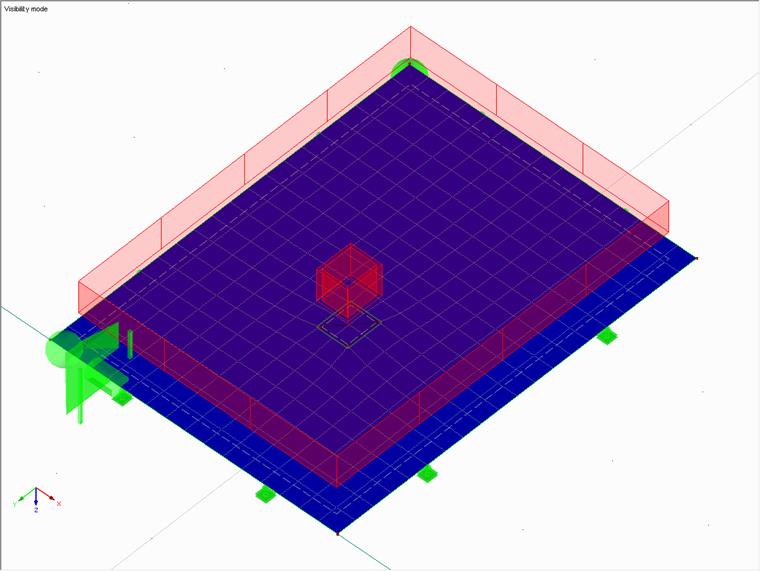

В случае температурной нагрузки так не будет у данной поверхности возникать никаких лишних напряжений (см. Рисунок 04).
