Question

La charge est-elle considérée à l'intérieur de la surface pour un « Appui nodal avec poteau » ?


Réponse:

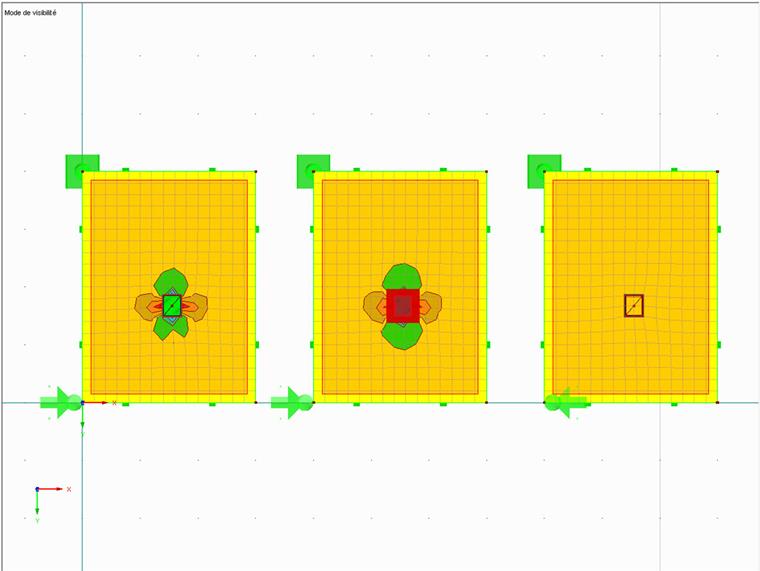

La charge dans n'est pas considérée dans cette zone, comme le montre l'exemple sur la Figure 01. Dans cet exemple, une charge de température homogène (Tc uniquement) a ensuite été appliquée, ce qui entraîne des pics de contrainte, bien que la surface puisse se déformer librement.

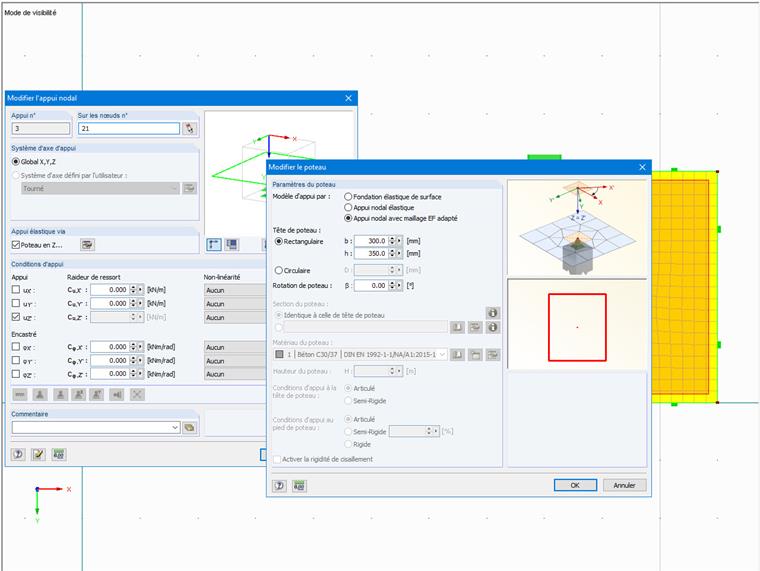

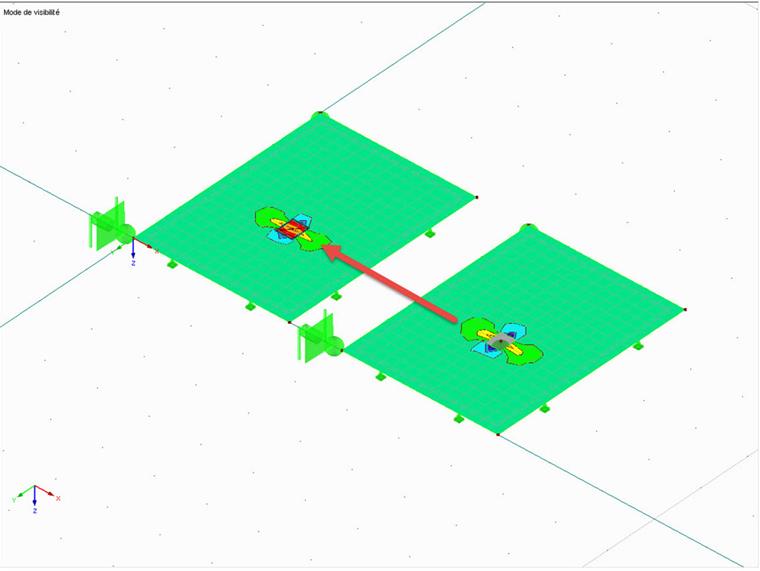

S'il est important de considérer cette charge, l'appui peut également être modélisé manuellement. Pour ce faire, créez une ouverture de la taille du poteau, puis créez une surface correspondant à la surface environnante (voir la Figure 02). Les raideurs de ressort se trouvent dans la boîte de dialogue (voir la Figure 03).

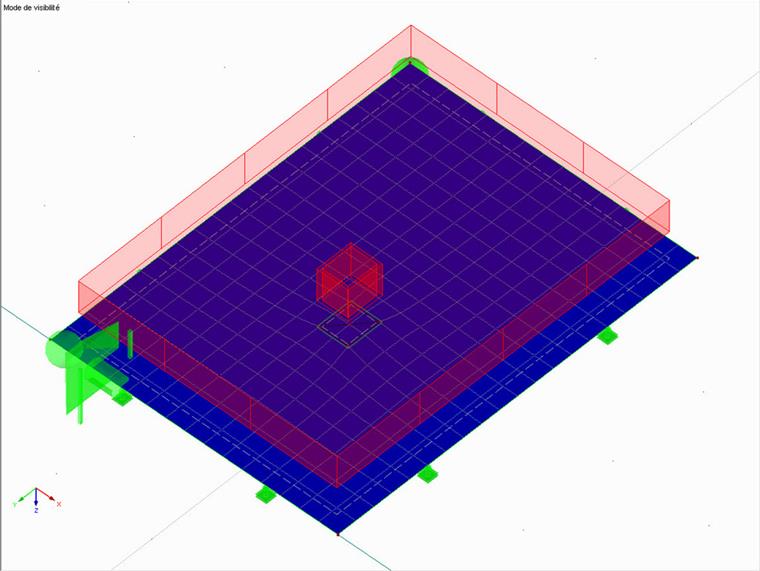

Aucune contrainte ne s'exerce alors sur une surface à laquelle on applique une charge de température, comme le montre la Figure 04.
