2. noviembre 2020

004802

Thomas Günthel

Modelado | Estructura

RFEM

¿Se considera una carga dentro de la superficie para "Apoyo en nudo con pilar"?

Respuesta

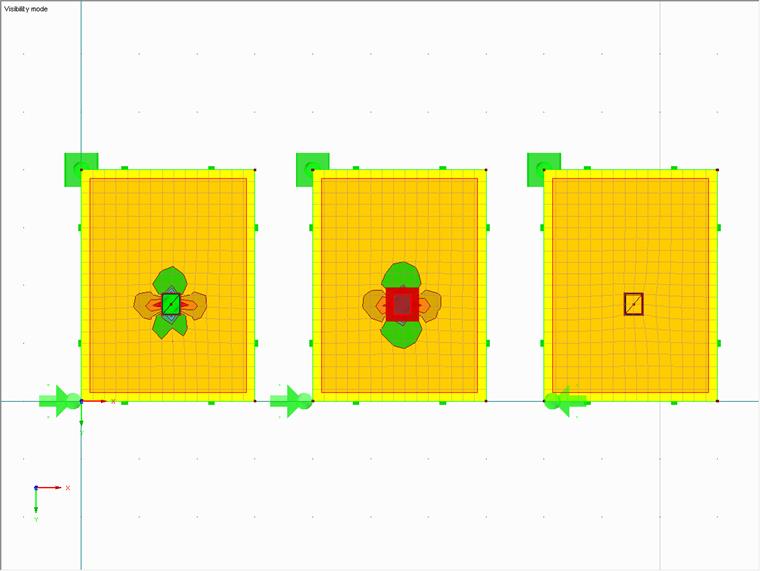

La carga dentro de esta área no se tiene en cuenta, lo que se puede ver claramente en el ejemplo de la figura 01. Aquí, se aplicó una carga de temperatura homogénea (solo Tc), lo que conduce a picos de tensión, aunque la superficie puede deformarse libremente.

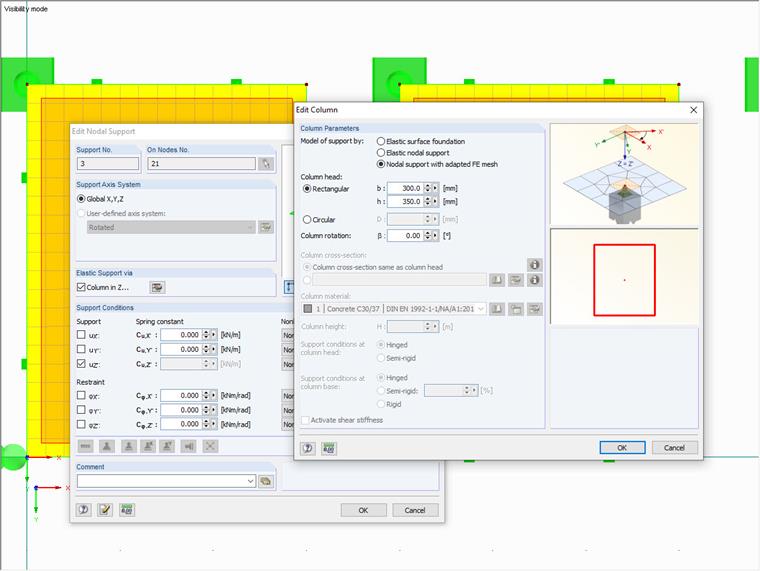

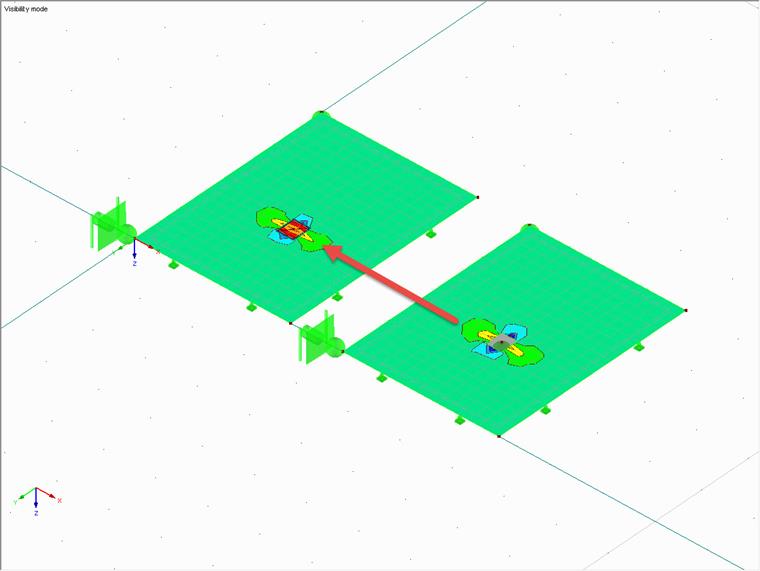

Si es importante considerar la carga, también puede modelar el apoyo manualmente. Para hacer esto, simplemente cree una abertura del tamaño de la columna y cree una nueva superficie correspondiente a la superficie circundante (ver Figura 02). Los valores para la rigidez elástica se pueden encontrar en el cuadro de diálogo (ver figura 03).

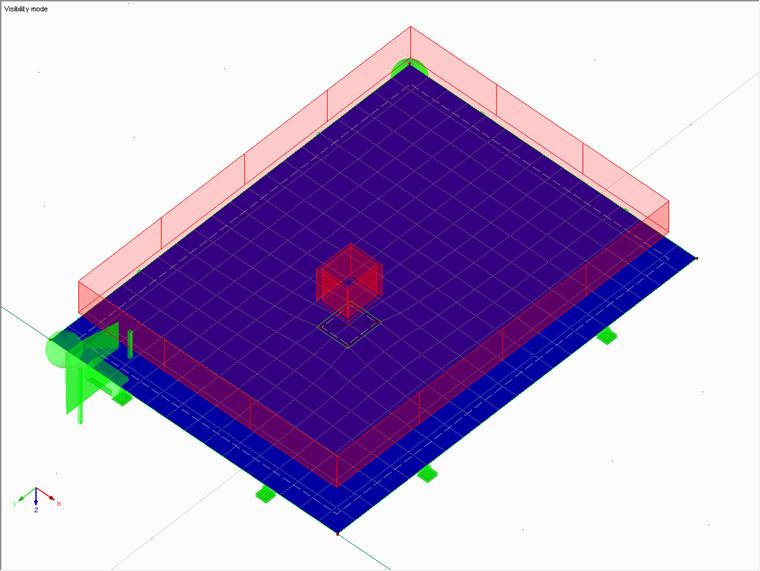

Una superficie cargada de esta manera tampoco tiene tensión en el caso de una carga de temperatura, como se muestra en la figura 04.

Palabras clave

carga de temperatura Apoyos en nudos pilar Carga
