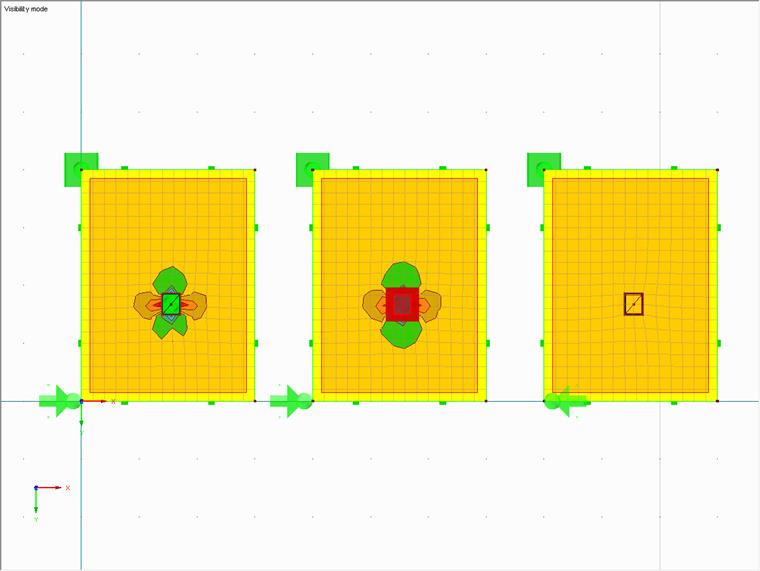

未考虑该区域内的荷载,这可以在图 01 的示例中清楚地看到。 在这里,施加了均匀的温度荷载(仅 Tc),尽管表面可以自由应变,但这会导致应力峰值。

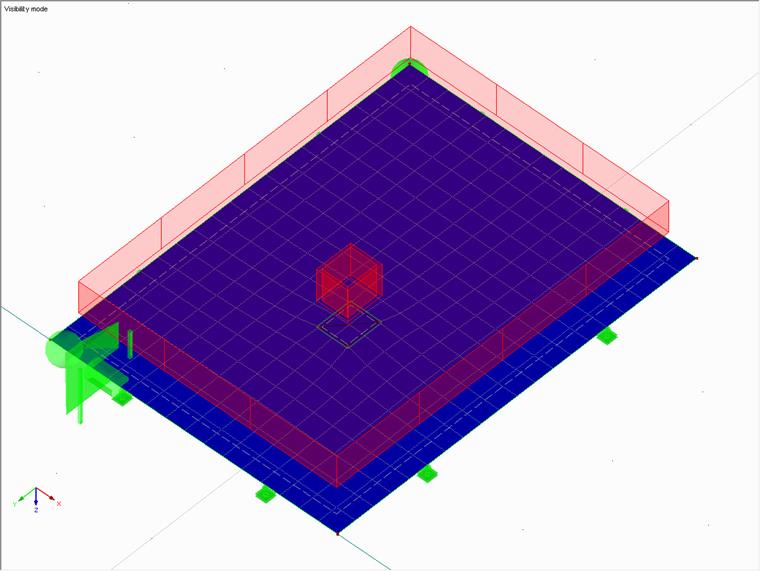

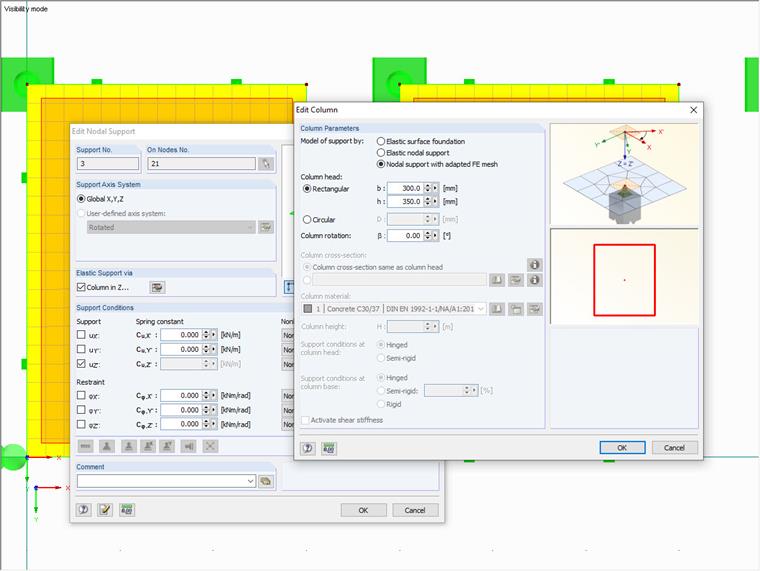

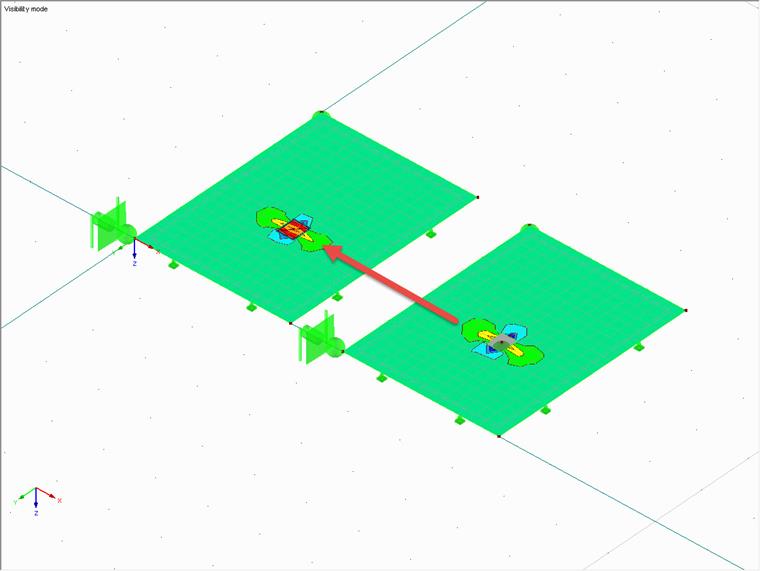

如果考虑荷载很重要,您也可以手动建模支座。 为此,只需创建一个与柱子大小相同的洞口,然后根据其周围的面创建一个新的面(见图 02)。 弹簧刚度的值可以在对话框中找到(见图 03)。
如图所示,这样加载的面在温度荷载作用下也是无应力的。
常见问题和解答 (FAQ)
未考虑该区域内的荷载,这可以在图 01 的示例中清楚地看到。 在这里,施加了均匀的温度荷载(仅 Tc),尽管表面可以自由应变,但这会导致应力峰值。
如果考虑荷载很重要,您也可以手动建模支座。 为此,只需创建一个与柱子大小相同的洞口,然后根据其周围的面创建一个新的面(见图 02)。 弹簧刚度的值可以在对话框中找到(见图 03)。
如图所示,这样加载的面在温度荷载作用下也是无应力的。
实体应力的结果可以在有限元中显示为彩色的三维点。
RFEM 中节点自由度数目不再是全局计算参数( 3D 模型中每个网格节点 6 个自由度,在翘曲扭转分析中为 7 个自由度)。 每个节点通常被认为有不同数量的自由度,从而在计算中导致方程的数目是可变的。
这种修改可以提高计算速度,特别是对于可以显著简化结构体系的模型(例如桁架和膜结构)。
在 RFEM 中的结果导航器和表 4.0 中可以显示杆件、面和实体的扩展应变(例如重要的主应变、等效总应变等)。
例如,在进行面单元连接的塑性设计时显示主要的塑性应变。
