Вопрос

Дополнительные модули RF-PIPING и RF-PIPING Design позволяют проектировать трубопроводные системы в соответствии с EN 13480-3 [1], ASME B31.1 и B31.3. В случае европейского стандарта определение напряжений в трубах основывается на формулах из раздела 12.3 «Анализ гибкости». В зависимости от типа напряжения, один или несколько результирующих моментов применяются независимо друг от друга. Данная дифференциация возникает, например, при определении напряжений, вызванных периодическими нагрузками.

Nicht alle Strukturelemente des realen Bauwerks werden im statischen Modell herangezogen. Als Beispiel hierfür soll eine Rohrleitung dienen, die auf einem Stahlträgergerüst verläuft.

Speziell im Anlagenbau, aber auch bei der Detailbetrachtung von statischen Strukturen kann es notwendig werden, Rohrquerschnitte als Flächenmodelle analysieren zu müssen. Für diese Zwecke bietet RFEM die Möglichkeit, anhand einer Linie automatisch Rohrquerschnitte zu erzeugen.

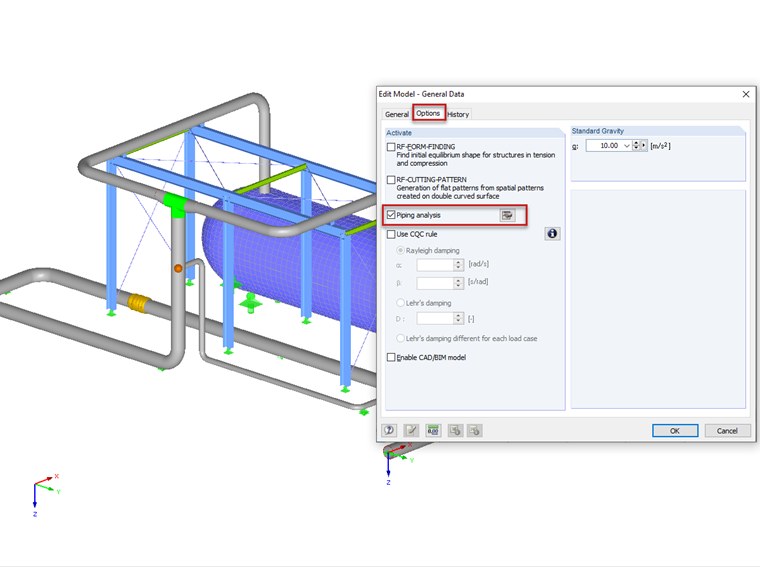

После моделирования трубопроводных систем в RFEM с помощью модуля RF-PIPING и определения нагрузок, а также сочетаний нагрузок и расчетных сочетаний, можно в дополнительном модуле RF-PIPING Design выполнить расчет напряжений в трубопроводах.

Вы можете выбрать все или только некоторые трубопроводы и нагрузки, сочетания нагрузок или расчетные сочетания для расчета трубопроводов. База данных материалов предлагает различные материалы по нормам EN 13480‑3, ASME B31.1‑2012 и ASME B31.3‑2012.

После завершения расчета, результаты изображаются в виде четко структурированных окон; например, по сечениям, по трубопроводам или по стержням. Коэффициент использования можно отобразить также графически на всей модели в программе RFEM. Таким образом, можно быстро определить критические или малозагруженные области сечений.

В дополнение к изображенным в таблицах исходным данным и результатам, включая подробности расчета, вы можете добавить в протокол результатов всю графику. Таким образом, гарантируется четкая и наглядная документация. Вы можете настроить содержание протокола и необходимый объём вывода результатов для отдельных расчётов.

• Расчет в соответствии с EN 13480-3, ASME B31.1-2012 и ASME B31.3-2012
• Проверка минимальной требуемой толщины стенки труб, с учетом допусков на изготовление, коррозию и коэффициента сварки
• Анализ напряжений от длительных нагрузок, долговременных и периодических нагрузок, а также в результате теплового расширения
• Документация результатов в табличном и графическом виде в протоколе результатов RFEM

• Графический ввод трубопроводов и трубных элементов
• Наглядная визуализация трубопроводов и трубных элементов в графическом окне RFEM
• Обширные библиотеки сечений и материалов трубопроводов
• Обширные библиотеки фланцев, переходных соединений, тройников и компенсационных швов
• Учет трубной конструкции (изоляция, подкладка, лужёная пластина)
• Автоматический расчет коэффициентов увеличения напряжения и коэффициентов гибкости
• Особые категории воздействий на трубопровод для загружений
• Выборочная автоматическая комбинаторика загружений
• Рассмотрение свойств материала (модуль упругости, коэффициент температурного расширения) либо при рабочей температуре (настройка по умолчанию), либо при условной (монтажной) температуре материала
• Учет деформации и подъема от давления (эффект Бурдона)
• Взаимодействие между опорной конструкцией и трубопроводом
