Frage
Wie aktiviere ich die Modellierung von Rohrleitungen?

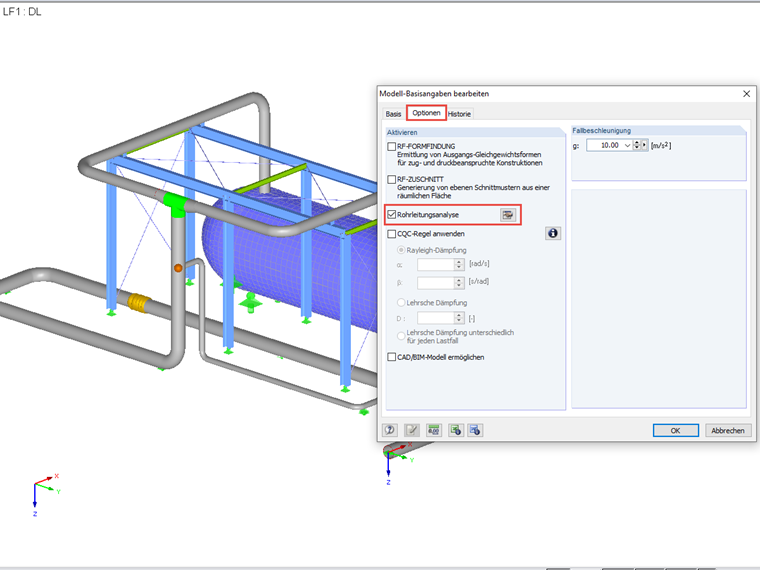

Nach Aktivierung des Zusatzmoduls wird eine neue Symbolleiste freigeschalten sowie der Projektnavigator und die Tabellen erweitert. Die Modellierung der Rohrleitung erfolgt nun analog der Stäbe. Rohrbiegungen werden gleichzeitig über die Tangenten (gerade Rohrabschnitte) und den Radius definiert. Dies erlaubt eine einfache nachträgliche Änderung der Biegungsparameter.
Zudem können die Rohrleitungen im Nachgang durch die Definition spezieller Bauteile (Kompensatoren, Ventile, etc.) erweitert werden. Die Definition wird dabei durch implementierte Bauteilbibliotheken vereinfacht.
Zusammenhängende Abschnitte werden als Rohrleitungssätze definiert.
Für die Belastung der Rohrleitungen sind Stablasten zu den jeweiligen Lastfällen zuzuordnen. Die Kombination der Lasten erfolgt in Rohrleitungs-Lastkombinationen sowie Ergebniskombinationen.
Nach der Berechnung lassen sich Verformungen, Stabschnittgrößen sowie Auflagerkräfte grafisch wie tabellarisch ausgeben.
Die Spannungsbemessung analog den Normen erfolgt im Anschluss im Bemessungsmodul RF-PIPING Design. Es sind lediglich die Rohrleitungssätze sowie Lastsituationen zu wählen.
- Antwortspektren in Übereinstimmung mit unterschiedlichen Normen
- Folgende Normen sind implementiert:
- EN 1998-1:2010 + A1:2013 (Europäische Union)
- DIN 4149:1981-04 (Deutschland)
- DIN 4149:2005-04 (Deutschland)
- IBC 2000 (USA)
- IBC 2009-ASCE/SEI 7-05 (USA)
- IBC 2012/15 - ASCE/SEI 7-10 (USA)
- IBC 2018 - ASCE / SEI 7-16 (USA)
- ÖNORM B 4015:2007-02 (Österreich)
- NTC 2018 (Italien)
- NCSE-02 (Spanien)
- SIA 261/1:2003 (Schweiz)
- SIA 261/1:2014 (Schweiz)
- SIA 261/1:2020 (Schweiz)
- O.G. 23089 + O.G. 23390 (Türkei)
- SANS 10160‑4 2010 (Südafrika)
- SBC 301:2007 (Saudi-Arabien)
- GB 50011 - 2001 (China)
- GB 50011 - 2010 (China)
- NBC 2015 (Kanada)
- DTR B C 2-48 (Algerien)
- DTR RPA99 (Algerien)
- CFE Sismo 08 (Mexiko)
- CIRSOC 103 (Argentinien)
- NSR - 10 (Kolumbien)
- IS 1893:2002 (Indien)
- AS1170.4 (Australien)
- NCh 433 1996 (Chile)
- Es stehen folgende Nationale Anhänge nach EN 1998-1 zur Verfügung:
- DIN EN 1998-1/NA:2011-01 (Deutschland)
- ÖNORM EN 1991-1-1:2011-09 (Österreich)
- NBN - ENV 1998-1-1: 2002 NAD-E/N/F (Belgien)
- ČSN EN 1998-1/NA:2007 (Tschechien)
- NF EN 1998-1-1/NA:2014-09 (Frankreich)
- UNI-EN 1991-1-1/NA:2007 (Italien)
- NP EN 1998-1/NA:2009 (Portugal)
- SR EN 1998-1/NA:2004 (Rumänien)
- STN EN 1998-1/NA:2008 (Slowakei)
- SIST EN 1998-1:2005/A101:2006 (Slowenien)
- CYS EN 1998-1/NA:2004 (Zypern)
- NA to BS EN 1998-1:2004:2008 (Vereinigtes Königreich)
- NS-EN 1998-1:2004+A1:2013/NA:2014 (Norwegen)
- Eingabe benutzerdefinierter Antwortspektren
- Ansatz von richtungsbezogenen Antwortspektren
- Relevante Eigenformen für das Antwortspektrum können manuell oder automatisch ausgewählt werden (5% - Regel aus dem EC 8 kann angewendet werden)
- Generierte äquivalente statische Lasten werden in Lastfälle exportiert, getrennt für jeden Modalbeitrag und getrennt für jede Richtung
- Ergebniskombinationen durch modale Überlagerung (SRSS- und CQC-Regel) und Richtungsüberlagerung (SRSS- oder 100% / 30% - Regel)
- Vorzeichenbehaftete Ergebnisse auf Basis der dominanten Eigenform können ausgegeben werden
Nachdem in RFEM mit Hilfe von RF-PIPING die Rohrleitungen modelliert sowie die Lasten, Last- und Ergebniskombinationen definiert wurden, kann in RF-PIPING Design die Spannungsbemessung für die Rohrleitungen erfolgen.
Dazu werden zunächst die zu bemessenden Rohrleitungen sowie die entsprechenden Lasten, Last- bzw. Ergebniskombinationen ausgewählt. In der Datenbank stehen eine Vielzahl an Materialien der Normen EN 13480-3, ASME B31.1-2012 und ASME B31.3-2012 zur Verfügung.
Nach der Bemessung werden die Ergebnisse in diversen Masken übersichtlich ausgegeben z. B. querschnittsweise, rohrleitungsweise oder stabweise. Der Auslastungsgrad lässt sich ebenso grafisch in RFEM am Gesamtmodell darstellen. Dadurch lassen sich kritische oder überdimensionierte Bereiche auf einen Blick erkennen.
Neben den tabellarischen Ein- und Ausgabedaten einschließlich Bemessungsdetails können sämtliche Grafiken in das Ausdruckprotokoll eingebunden werden. Damit ist die nachvollziehbare und anschauliche Dokumentation gewährleistet. Der Inhalt des Protokolls und die gewünschte Tiefe der Ausgabe für die einzelnen Nachweise lassen sich gezielt selektieren.
- Bemessung nach EN 13480-3, ASME B31.1-2012 und ASME B31.3-2012
- Überprüfung der Mindestwanddicken von Rohren unter Einbezug von Fertigungstoleranzen, Korrosion und Schweißnahtfaktor
- Spannungsberechnung für ständige Lasten, ständige und gelegentliche Lasten sowie aus Wärmeausdehnung
- Ergebnisdokumentation mit Tabellen und Grafiken im RFEM-Ausdrucksprotokoll
