Odpověď:

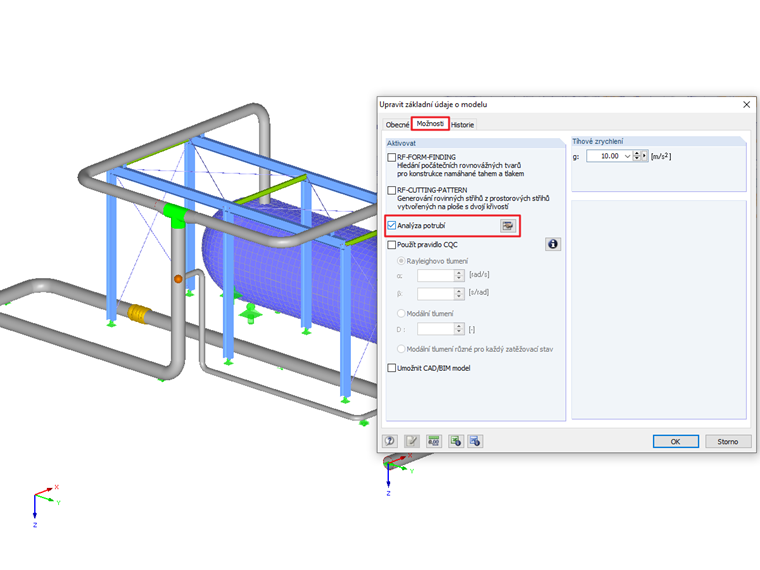

Pro modelování potrubí je k dispozici přídavný modul RF-PIPING. Tento přídavný modul je rozšířením programu RFEM. Funkce modulu pro potrubí se aktivují, pokud je v dialogu "Základní údaje" v záložce "Možnosti" aktivována volba "Analýza potrubí".
Máte nějaké otázky?
Délka: 00:00:19 min
Databáze znalostí
Délka: 00:00:38 min
Databáze znalostí
Délka: 00:00:31 min
Databáze znalostí
Délka: 00:00:34 min
Délka: 01:06:55 min
Délka: 01:06:05 min
Délka: 00:00:22 min
Potrubní systémy jsou vystaveny různému zatížení. K rozhodujícím patří vnitřní tlak. Tento článek se zabývá napětím a deformacemi, které vyplývají z prostého zatížení vnitřním tlakem na stěnu trubky, respektive na trubku.
Přídavné moduly RF‑PIPING a RF‑PIPING Design slouží k posouzení potrubních systémů podle EN 13480-3 [1], ASME B31.1 a B31.3. Napětí v potrubí se přitom počítají pro evropskou normu pomocí vzorců z kapitoly 12.3 Pružnostní analýza. Podle druhu napětí se uvažuje jeden nebo několik výsledných momentů nezávisle na sobě. Tato diferenciace se například uplatňuje při výpočtu napětí od občasných zatížení.
Ve statickém modelu není vždy nutné vytvořit všechny prvky reálné stavby. Jako příklad uveďme potrubí, které vede po konstrukci z ocelových nosníků.
Zvláště v technologických stavbách, ale i při detailní analýze statických konstrukcí, může být nutné modelovat trubkový průřez jako plochu. Pro tyto účely má program RFEM možnost vytvořit pomocí linie automaticky trubkový průřez.
Po aktivování přídavného modulu RF‑PIPING se v programu RFEM objeví nový panel nástrojů a navigátor a tabulky se rozšíří. Potrubní systém je nyní modelován stejným způsobem jako pruty. Ohyby trubek jsou definovány současně tečnami (přímými trubkovými průřezy) a poloměrem. Lze tak snadno dodatečně měnit parametry ohybu.
Potrubí je také možné dodatečně rozšířit zadáním speciálních prvků (kompenzátory, ventily a další). Definici usnadňují zabudované databáze konstrukčních prvků.
Průřezy trubek se definují jako sady potrubních systémů.
U zatížení potrubí se zatížení na pruty přiřadí příslušným zatěžovacím stavům. Kombinace zatížení jsou zahrnuty v kombinacích zatížení pro potrubí a kombinacích výsledků.
Po výpočtu lze deformace, vnitřní síly prutů a podporové síly zobrazit graficky nebo v tabulkách.
Analýzu napětí v potrubí podle norem je možné provést v přídavném modulu RF‑PIPING Design. Stačí vybrat příslušné sady potrubních systémů a zatěžovací situace.
Po vytvoření modelu potrubních větví v programu RFEM pomocí modulu RF-PIPING a po zadání zatížení a jejich kombinací lze provést analýzu napětí v potrubí v přídavném modulu RF-PIPING Design.
Pro posouzení potrubních systémů lze vybrat všechny nebo pouze některé potrubní větve a příslušná zatížení, kombinace zatížení nebo výsledků. Databáze materiálů nabízí četné materiály, které vyhovují normám EN 13480-3, ASME B31.1-2012 a ASME B31.3-2012.
Po výpočtu se výsledky zobrazí v přehledně uspořádaných tabulkách, řazeny například po průřezech, potrubních větvích nebo po prutech. V programu RFEM lze také graficky znázornit využití a to na celém modelu. Lze tak rychle rozpoznat kritické nebo předimenzované oblasti.
Kromě vstupních údajů a výsledků včetně detailů posouzení uvedených v tabulkách lze do tiskového protokolu přidat libovolnou grafiku. Tím je zaručena srozumitelná a přehledná dokumentace. Navíc je k dispozici možnost podrobného nastavení obsahu protokolu a rozsahu výstupních dat pro jednotlivá posouzení.
- Posouzení podle EN 13480-3, ASME B31.1-2012 a ASME B31.3-2012
- Kontrola minimální tloušťky stěn potrubí se zohledněním výrobních odchylek, koroze a součinitele svarového spoje
- Analýza napětí od trvalých zatížení, trvalých a občasných zatížení i analýza rozkmitu napětí od dilatace
- Dokumentace výsledků s tabulkami a obrázky v tiskovém protokolu programu RFEM
- Grafické zadání potrubí a potrubních prvků
- Názorné zobrazení potrubních větví a prvků v grafickém okně programu RFEM
- Rozsáhlá databáze průřezů a materiálů potrubí
- Rozsáhlé databáze pro pásnice, redukce, T-kusy a kompenzátory
- Zohlednění potrubní konstrukce (izolace, vyložení, plech)
- Automatický výpočet součinitelů intenzity napětí a součinitelů poddajnosti
- Specifické kategorie účinků na potrubí pro zatěžovací stavy
- Volitelná automatická kombinatorika zatěžovacích stavů
- Zohlednění vlastností materiálu (modul pružnosti, součinitel teplotní roztažnosti) buď při provozní teplotě (výchozí nastavení) nebo při referenční (montážní) teplotě materiálu
- Zohlednění přetvoření a vztlaku (Bourdonův jev)
- Interakce mezi nosnou konstrukcí a potrubním systémem
