Создание нагрузок для криволинейных стержней

Нет, создание нагрузки, например «Преобразовать нагрузку на поверхность в нагрузку стержни с помощью плоскости», работает только для прямых или шарнирно закрепленных прямых стержней.

В случае необходимости можно преобразовать криволинейные стержни в многоугольные следующим образом:

• Разделите криволинейный стержень с помощью требуемого количества промежуточных узлов (щелкните правой кнопкой мыши на стержень и выберите возможность «Разделить стержень»).
• Теперь выберите все криволинейные стержни.
• Потом измените в таблице тип линии с «Дуга» на «Полилиния».

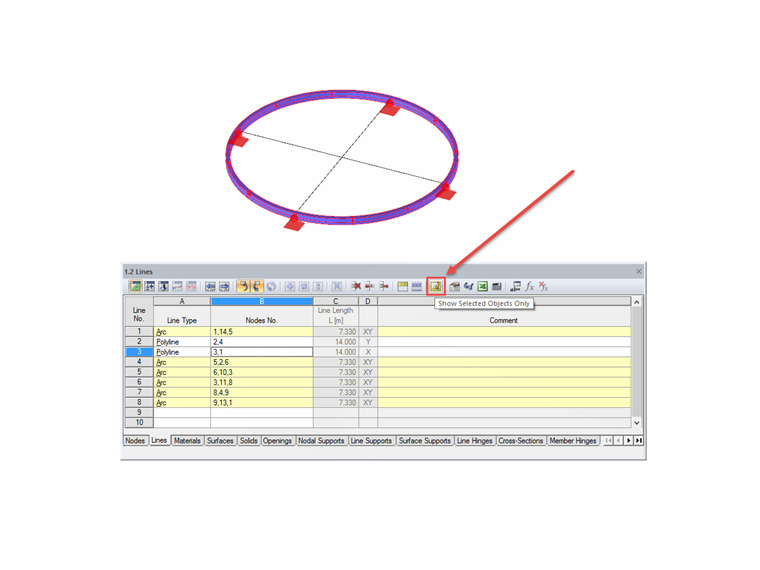

• В случае необходимости, используйте функцию «Изобразить только выбранные объекты» (см. Рисунок 01).


  1 Schaltfläche "Nur selektierte Objekte zeigen"
• Ныне измените в таблице тип верхней линии.

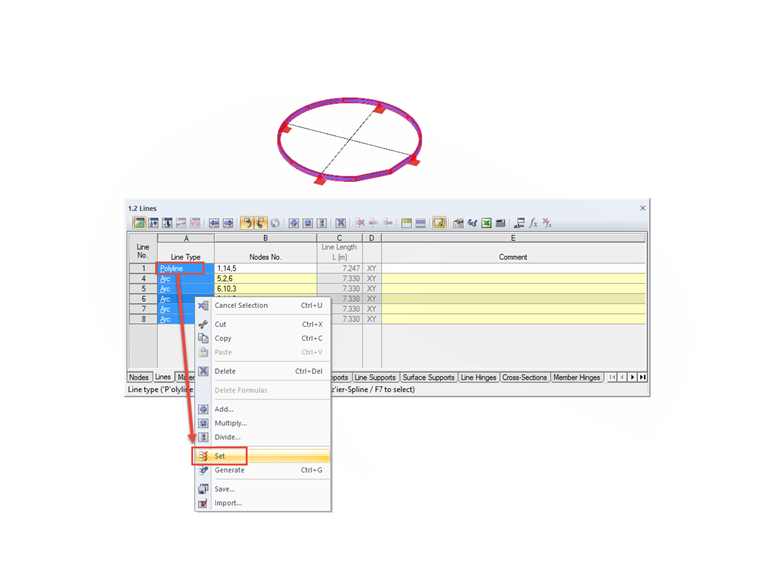

• Выберите все строки таблицы → щелкните правой кнопкой мыши → в открывшемся меню выберите возможность «Задать» (см.Рисунок 02).


  2 Изменение типа линии для всех выбранных линий
• Наконец создайте нагрузки.
