¿La generación de carga también funciona para barras curvas?

Respuesta

No, la generación de cargas, como "Carga superficial en barras por plano" sólo funciona para barras rectas o articuladas.

Si es necesario, las barras curvas se pueden convertir en barras poligonales de la siguiente manera:

  • Dividir la barra curva por el número deseado de nudos intermedios
    (haga clic con el botón secundario en la barra → Dividir barra).
  • Seleccione todas las barras curvas.
  • En la tabla, cambie el tipo de línea de "Arco" a "Polilínea".

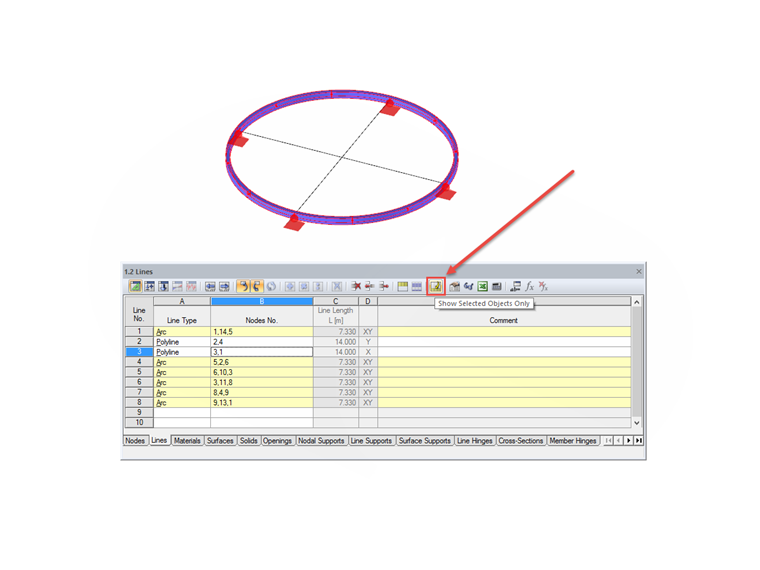

  • Si es necesario, use la función "Mostrar sólo objetos seleccionados", ver imagen 01.

  • Cambie el tipo de línea superior en la tabla.

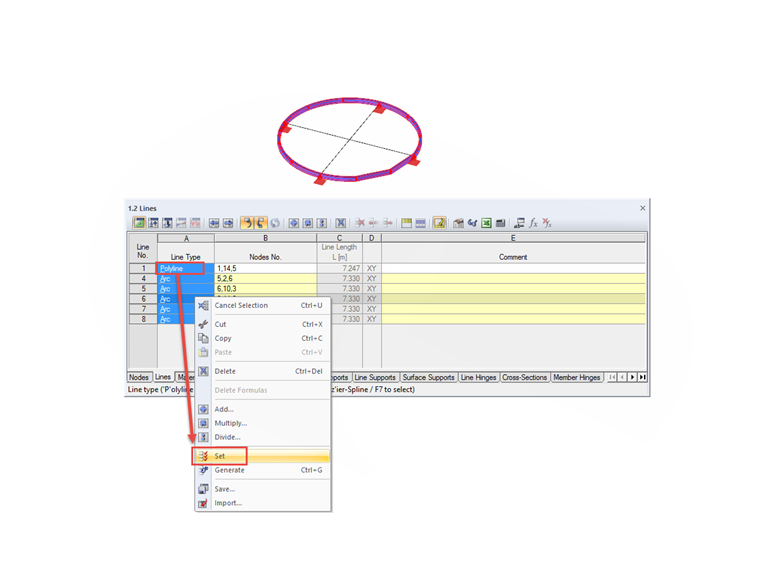

  • Seleccione todas las filas → haga clic con el botón secundario → "Establecer", ver imagen 02.

  • Generar cargas
