FAQ 004932 CS

Otázky a odpovědi pro snadné řešení problému

  • Často kladené dotazy (FAQ)

Funguje generování zatížení také pro ohnuté pruty?

Odpověď

Ne, generování zatížení typu "Z plošného zatížení na pruty prostřednictvím roviny" funguje pouze u přímých nebo vícedílných přímých prutů.

V případě potřeby lze ohnuté pruty převést na polygonálně probíhající pruty následovně:

  • Ohnutý prut rozdělte požadovaným počtem vnitřních uzlů
    (kliknutí pravým tlačítkem myši na prut → Dělit prut).
  • Vyberte všechny ohnuté pruty.
  • V tabulce změňte typ linie z "Oblouk" na "Polylinie".

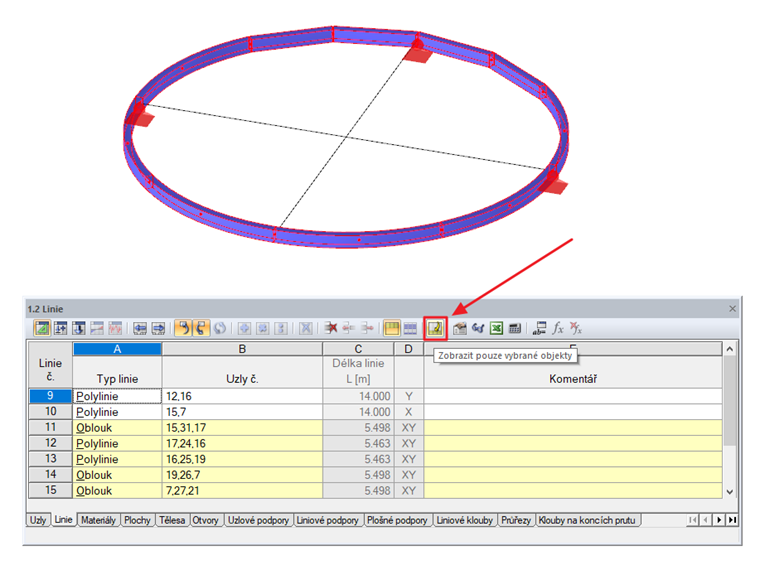

  • V případě potřeby použijte funkci "Zobrazit pouze vybrané objekty", viz Obrázek 01.

  • Změňte typ linie v tabulce.

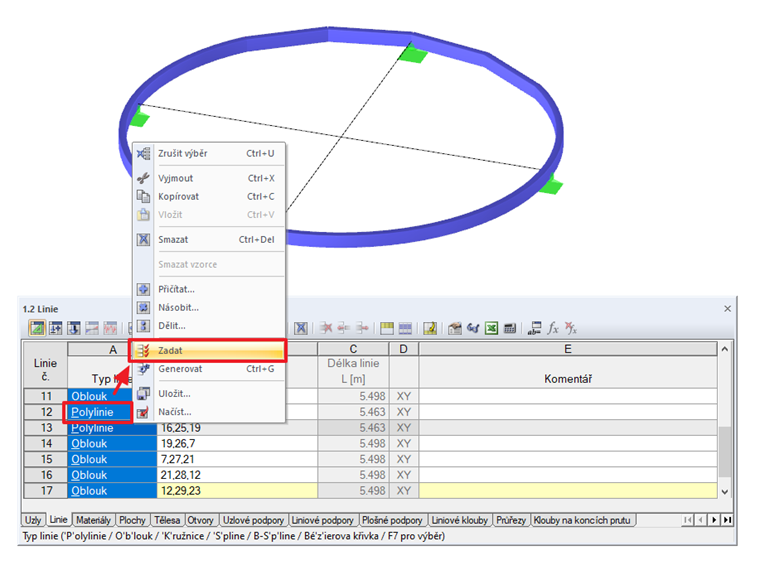

  • Vyberte všechny řádky → klikněte pravým tlačítkem myši → "Zadat", viz Obrázek 02.

  • Vygenerujte zatížení.

Klíčová slova

Oblouk Ohnutý Prut Generátor zatížení Generování zatížení
