Ответ:
Самый простой способ пояснения функции - это применить пример. Diese Beispieldatei kann am Ende dieser FAQ unter "Downloads" heruntergeladen werden.

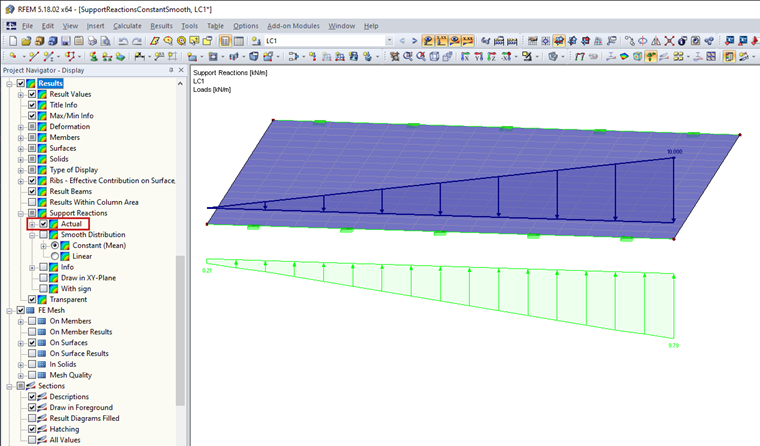

- Im Lastfall 1 ergibt sich folgende Lagerreaktion für den "tatsächlichen Verlauf":

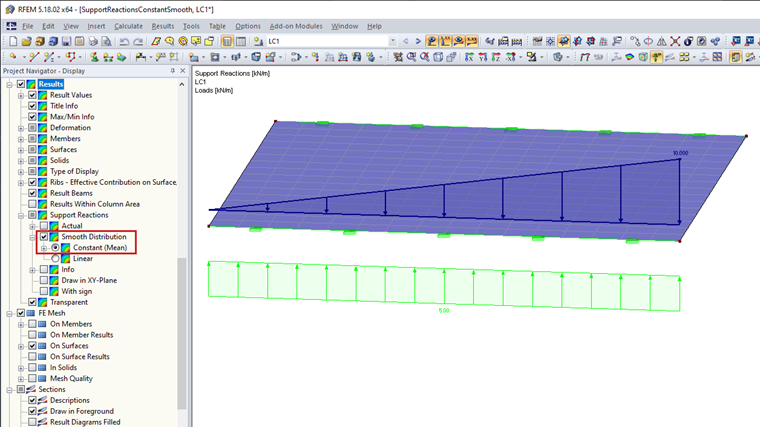

- Ebenfalls im Lastfall 1 ergibt sich folgender Verlauf bei "Glatter Verteilung" (Konstant):

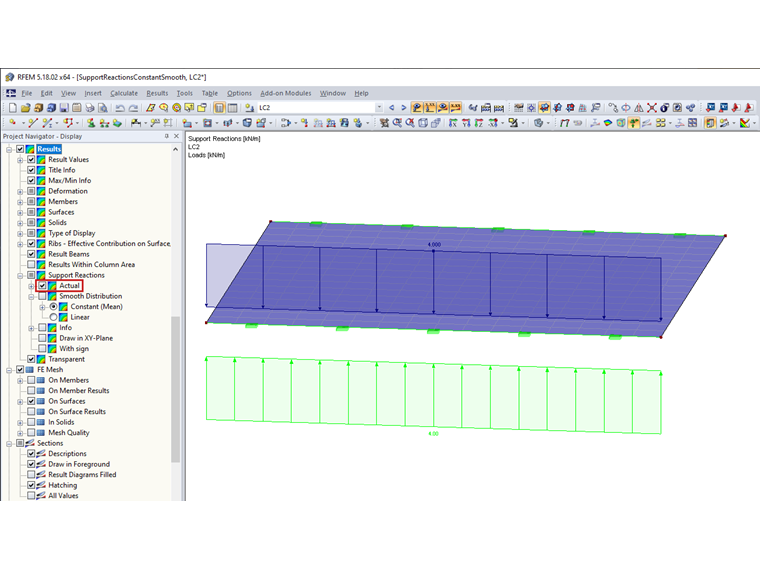

- Im Lastfall 2 ergibt sich bei "Tatsächlich" folgender Verlauf:

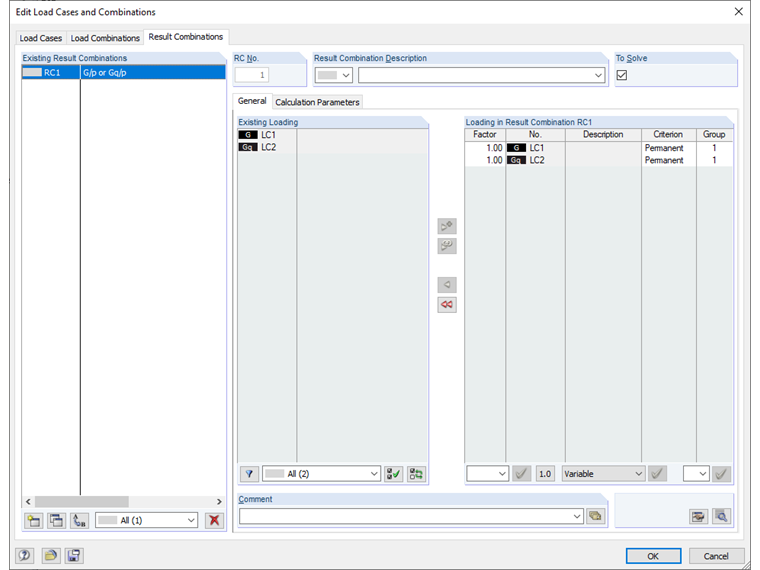

Im nächsten Schritt soll eine additive EK mit folgender Definition betrachtet werden:
EK 1 = LF1/s oder LF2/s

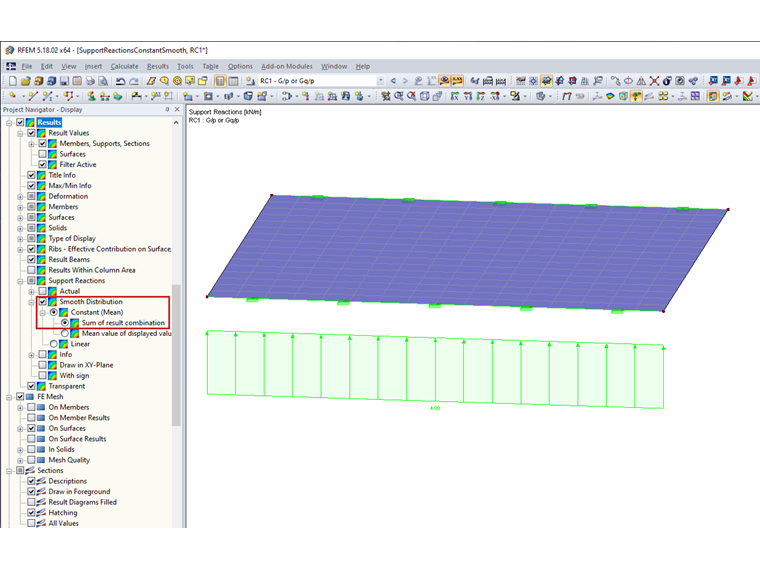

Wenn man sich nun die Einstellung "Summe der Ergebniskombination" ansieht, bekommt man folgenden Verlauf für die EK1:
LF1 ... geglätteter Wert = 5 kN/m ... hier der Max-Wert der EK1
LF2 ... geglätteter Wert = 4 kN/m ... hier der Min-Wert der EK1

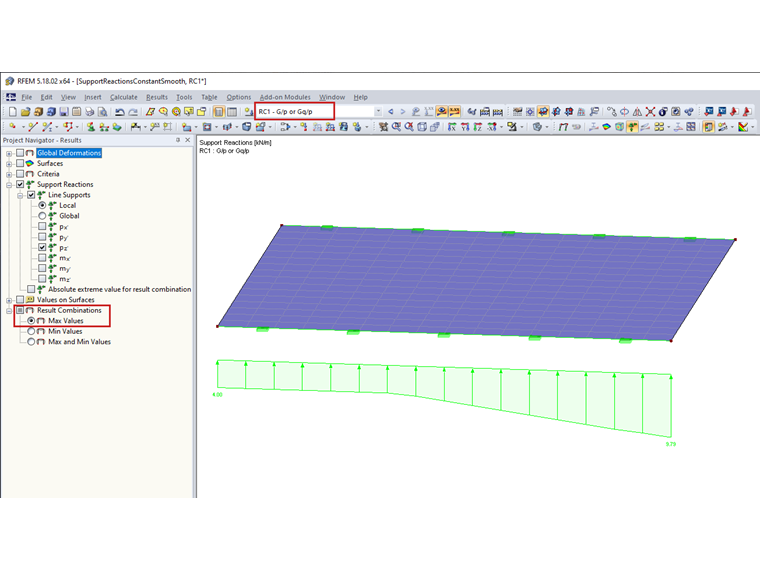

Nun schalten wir im Ergebnisse-Navigator auf den Max-Wert der EK1 und den tatsächlichen Verlauf der Lagerreaktionen um:

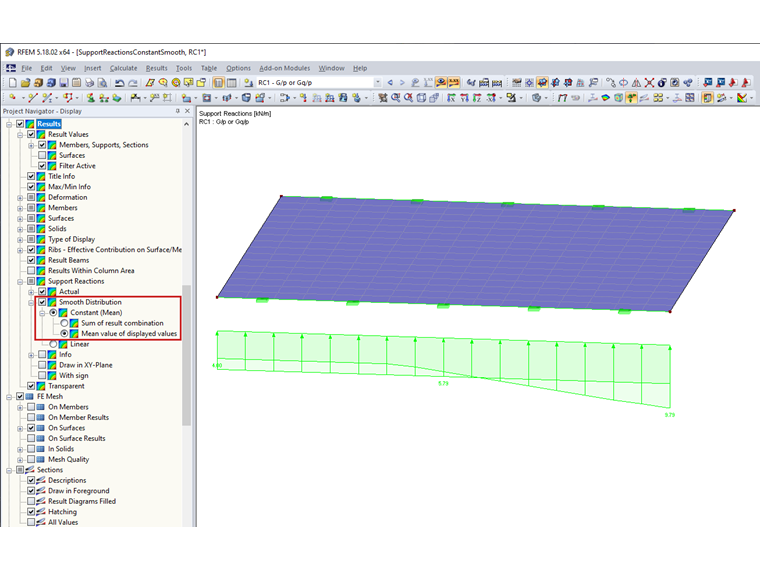

Der Mittelwert der im vorherigen Bild angezeigten Werte ist nicht mehr 5,0 kN/m, sondern nun 5,80 kN/m.

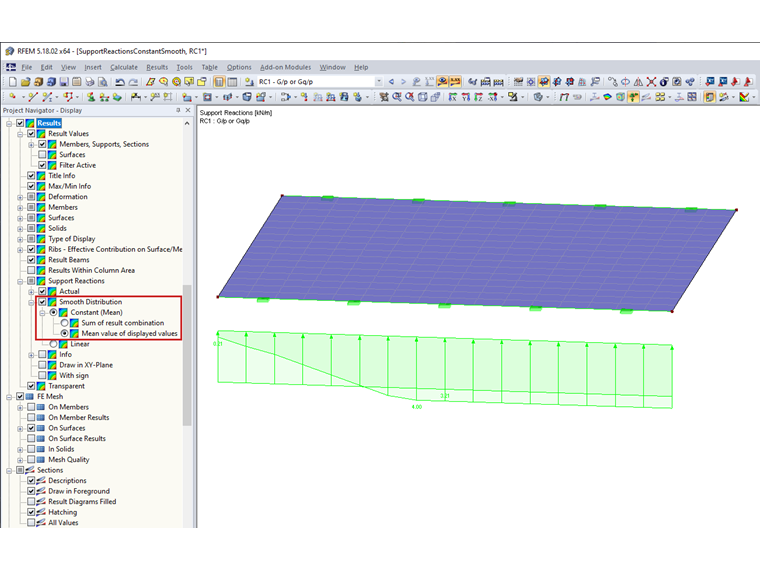

Wenn man nun den Min-Wert der EK1 mit der Option "Mittelwert der angezeigten Werte" auswertet, ergibt sich anstatt der zuvor beschriebenen 4,0 kN/m ein Wert von 3,2 kN/m.
Die Einstellung im Zeigen-Navigator hat also einen Einfluss auf die Mittelung der Ergebnisse aus additiven EKs.
