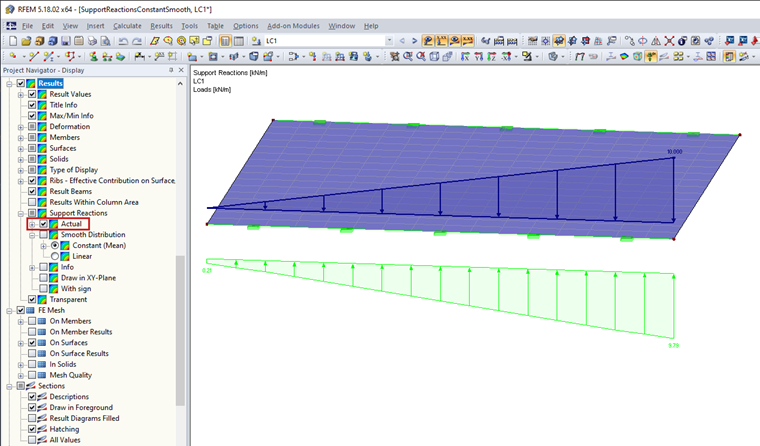

- 在荷载工况1中,“实际”分布得出以下支座反力:

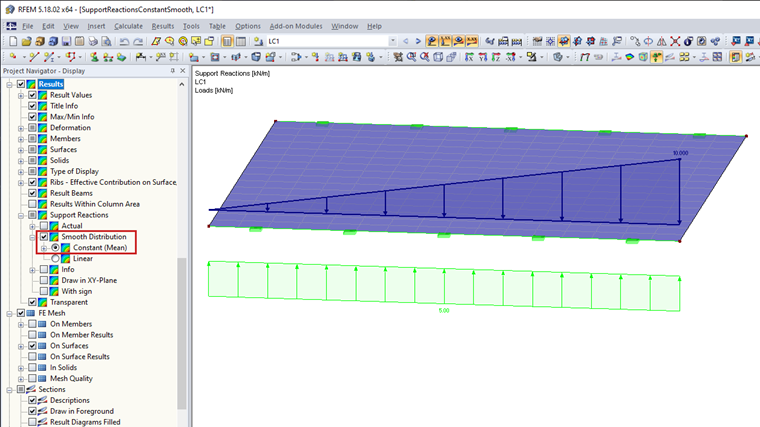

- 同样在荷载工况1中,“平滑分布”(常数)的分布如下:

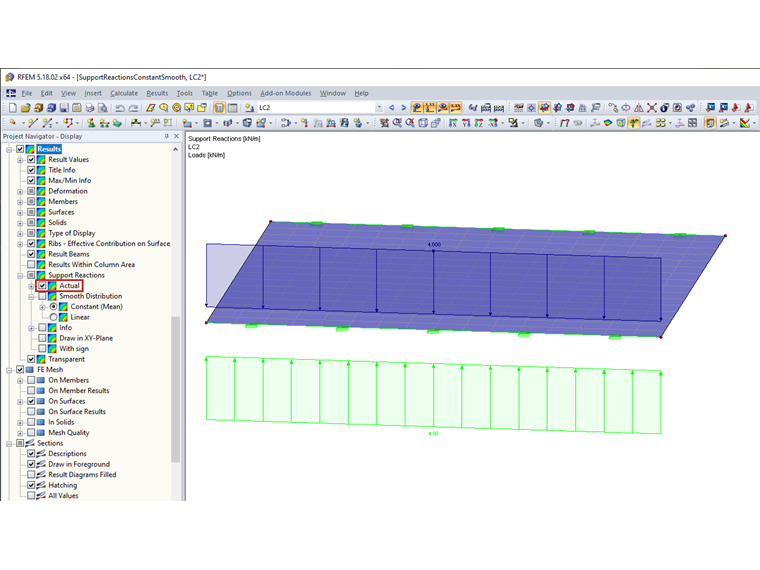

- 在荷载工况2中,“实际”的以下分布结果:
问题
在结果组合中评估线支座时,可以选择“结果组合之和”和“显示的平均值”中的平均值。 “结果组合之和”功能包含哪些内容?
回复:

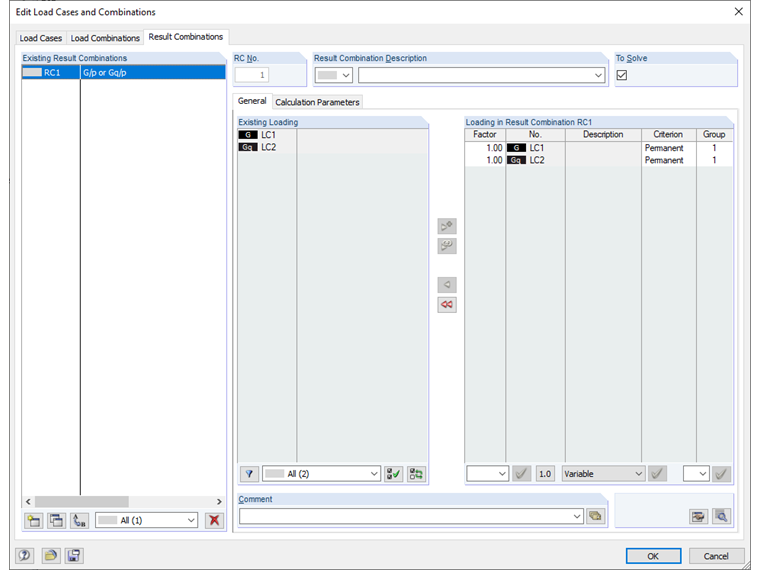

解释函数的最简单方法是列举一个例子。 常见问题文件末尾的示例文件可以在“下载”部分下载。RC 1 = LC1/s或LC2/s

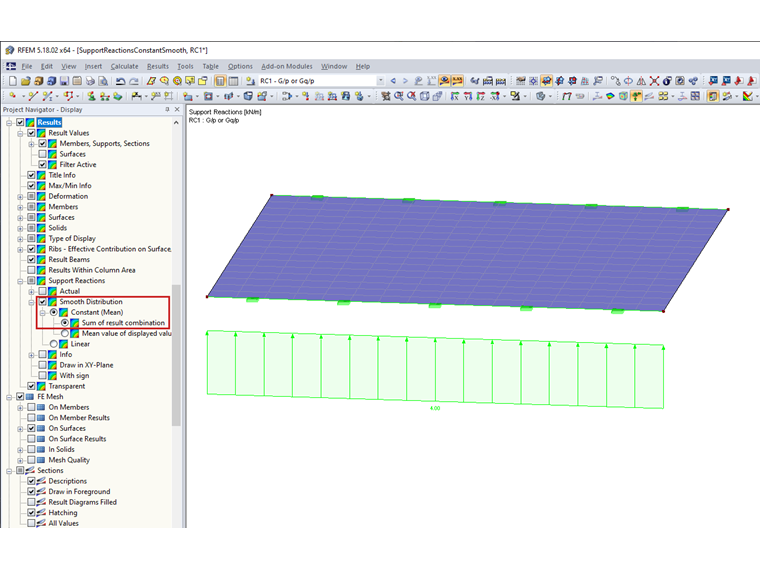

现在看看“结果组合之和”的情况下RC1的分布是:
LC1 ... 平滑值= 5 kN/m ... 这里的RC1的最大值
LC2 ... 平滑值= 4 kN/m ... 这里RC1的最小值

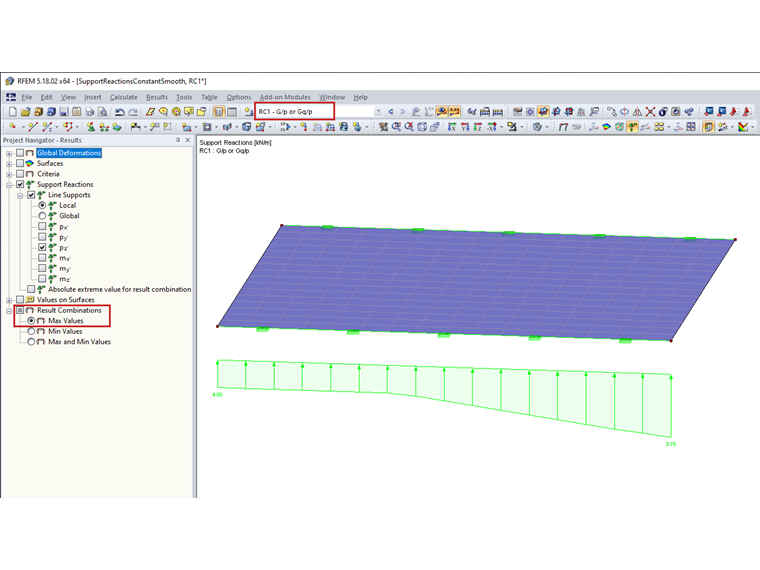

在结果导航器中切换到RC1的最大值和支座反应的实际分布:

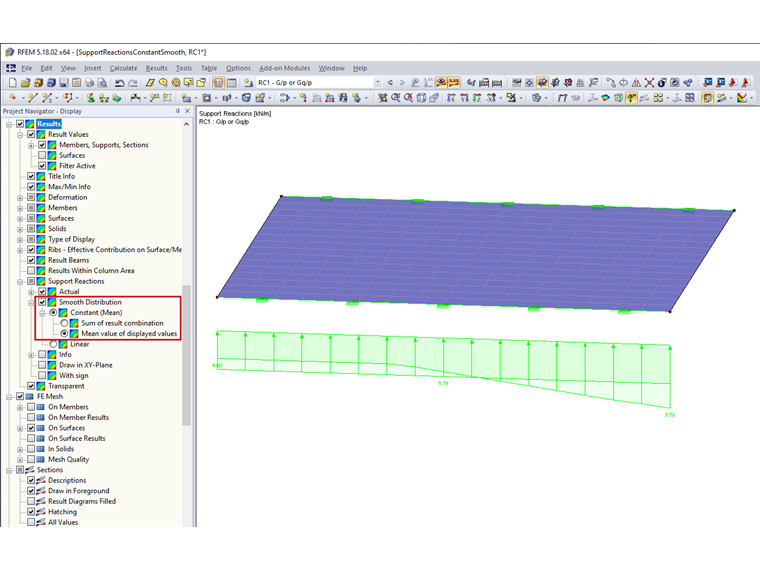

在上一个图像中显示的值的平均值不是5.0 kN/m,而是5.80 kN/m。

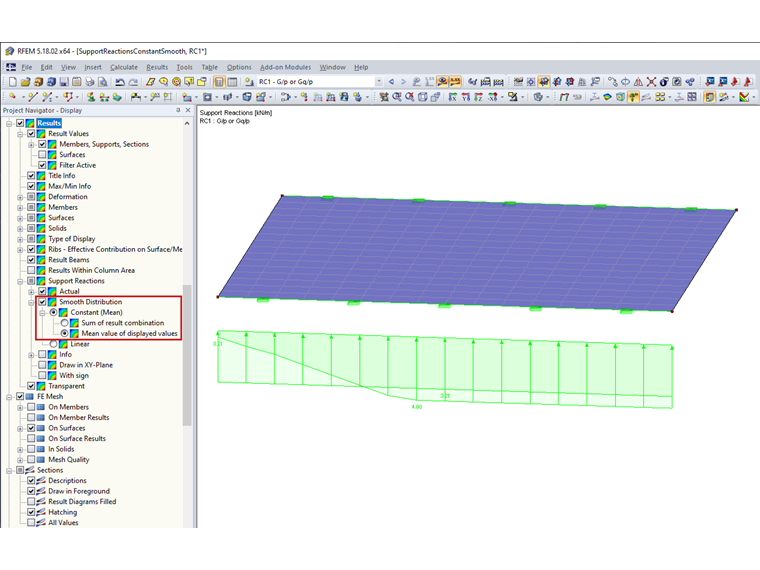

如果现在使用“显示值的平均值”选项来评估RC1的最小值,那么得出的值为3.2 kN/m,而不是上述的4 kN/m。
因此,在显示导航器中的设置对平均附加RCs的结果有影响。
