Создание несовершенств поверхности

Как создать в программе RFEM 6 несовершенства на поверхностях на основе основной формы потери устойчивости?


Ответ:

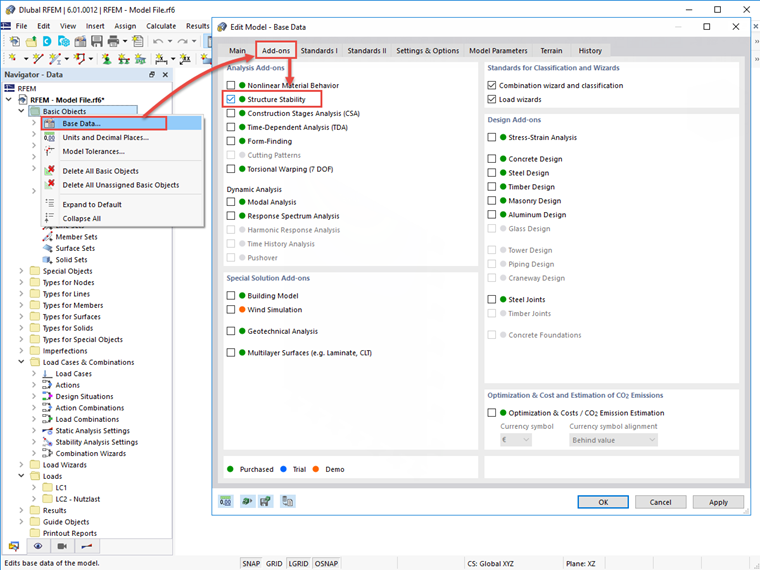

Для создания несовершенств поверхности на основе определяющей формы потери устойчивости требуется дополнительный модуль «Устойчивость конструкции». Активируйте данную функцию в общих данных модели во вкладке «Дополнения», см. Рисунок 01.

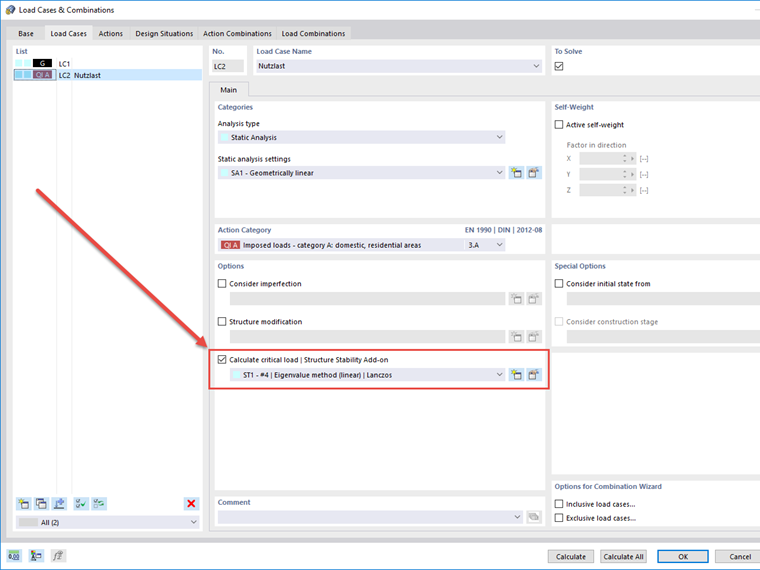

Затем выполните расчет устойчивости конструкции для соответствующего загружения (или сочетания нагрузок), активировав его в соответствующем загружении и выбрав соответствующие настройки расчета устойчивости, см. Рисунок 02.

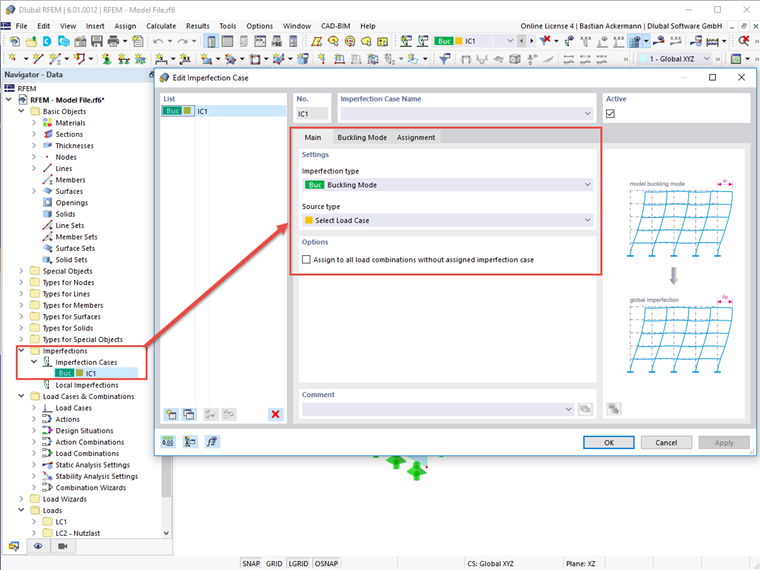

После расчета собственной формы задайте случай несовершенства с типом несовершенства «Форма потери устойчивости», включая соответствующие параметры в соответствующих вкладках «Основная», «Форма потери устойчивости» и «Назначение», см. Рисунок 03.

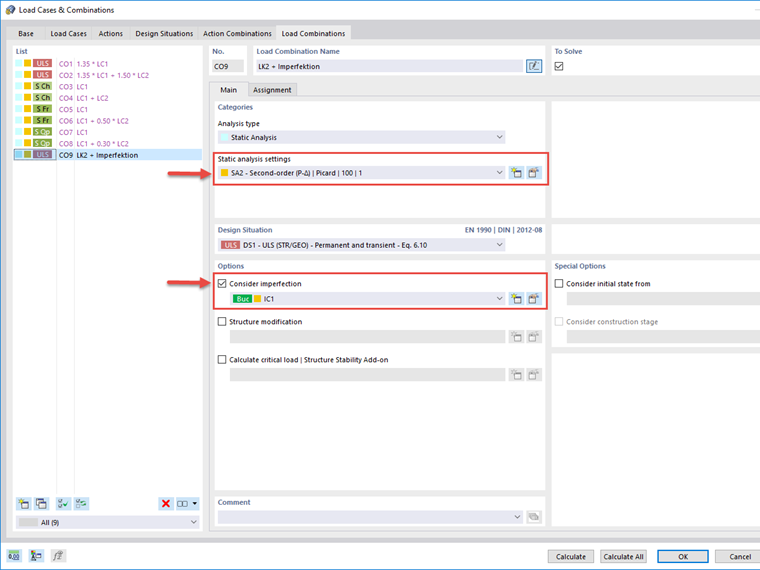

Теперь создайте новое сочетание нагрузок по методу второго порядка (настройка по умолчанию) и активируйте соответствующее несовершенство, см. Рисунок 04.


При расчете данного сочетания нагрузок учитывается соответствующее несовершенство.
