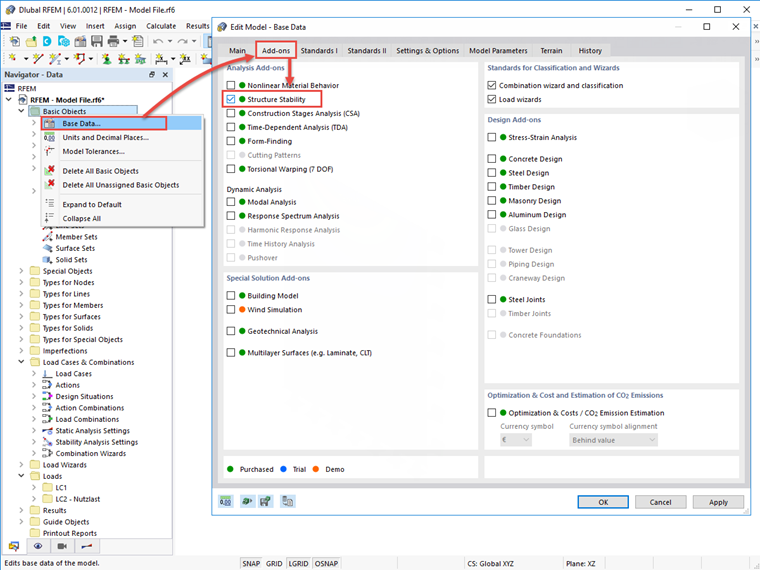

Aby wygenerować imperfekcje powierzchniowe w oparciu o decydujący model wyboczeniowy, potrzebny jest rozszerzenie „Stateczność konstrukcji”. Aktywuj to w ogólnych danych modelu w zakładce "Rozszerzenia", patrz rysunek 01.

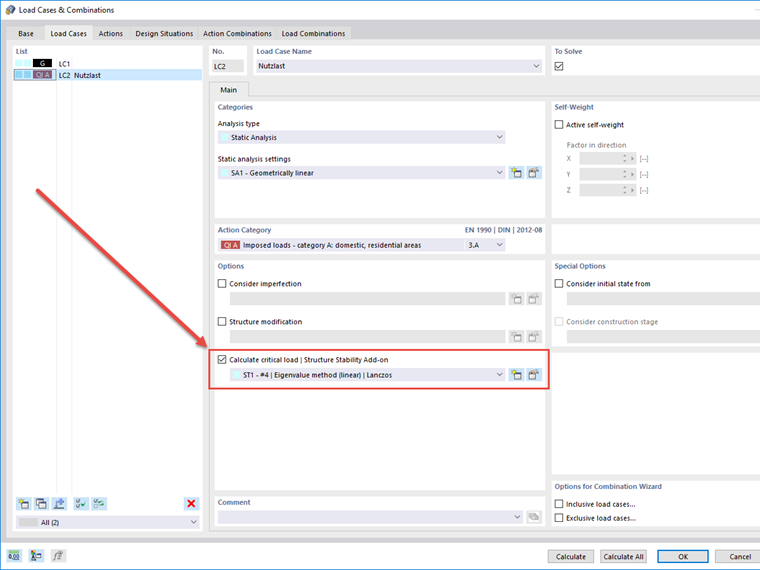

Następnie należy przeprowadzić kontrolę stateczności dla odpowiedniego przypadku obciążeń (lub kombinacji obciążeń), aktywując go w odpowiednim przypadku obciążeń i wybierając odpowiednie ustawienie analizy stateczności, patrz rysunek 02.

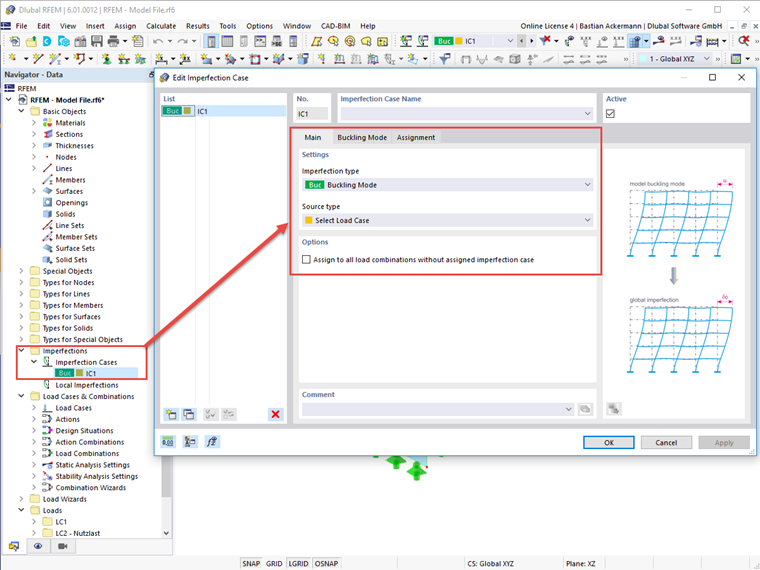

Po obliczeniu postaci wyboczeniowej, należy zdefiniować przypadek imperfekcji z imperfekcją typu „Kształt wyboczeniowy”, wraz z odpowiednimi parametrami w odpowiednich zakładkach „Podstawowe”, „Tryb wyboczenia” i „Przypisanie”, patrz rysunek 03.

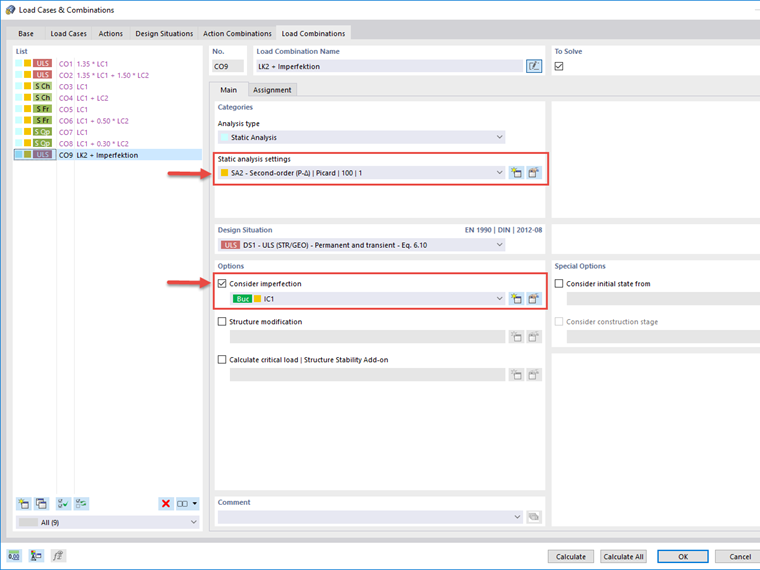

Teraz należy utworzyć nową kombinację obciążeń zgodnie z analizą drugiego rzędu (ustawienie domyślne) i aktywować odpowiednią imperfekcję, patrz Rysunek 04.
Przy obliczaniu tej kombinacji obciążeń uwzględniana jest odpowiednia imperfekcja.
