Ошибка повернутой поверхности.

Я хочу создать в программе RFEM 6 осесимметричную поверхность. Однако поверхность вращения не создается. В чем может быть причина?


Ответ:

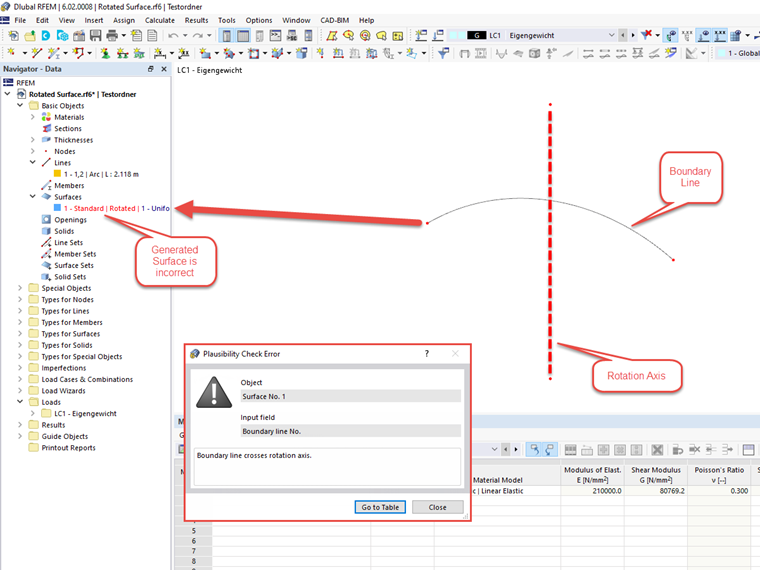

При использовании повернутых поверхностей в RFEM 6 убедитесь, что граничная линия и ось вращения не пересекают друг друга. В противном случае повернутая поверхность будет неправильной и не может быть создана.

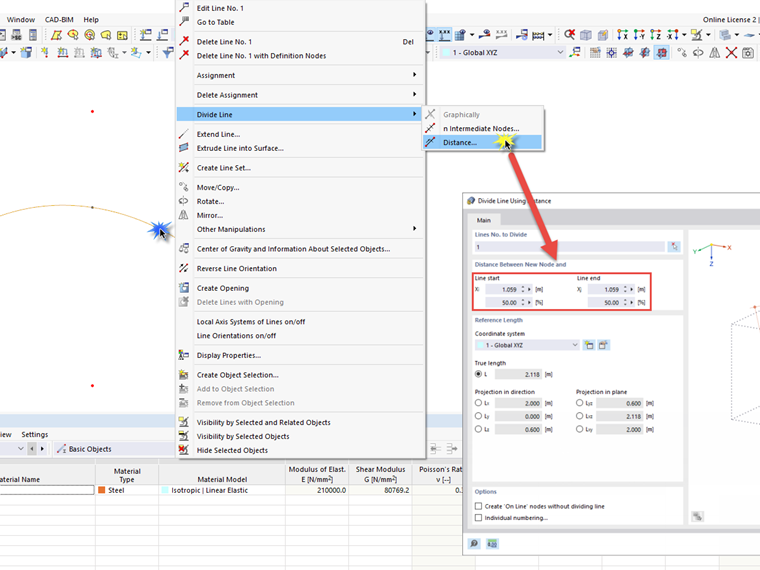

Один из способов создания поверхности - разделить граничную линию в точке пересечения с осью вращения. В показанном здесь примере линия арки должна быть разделена один раз посередине.

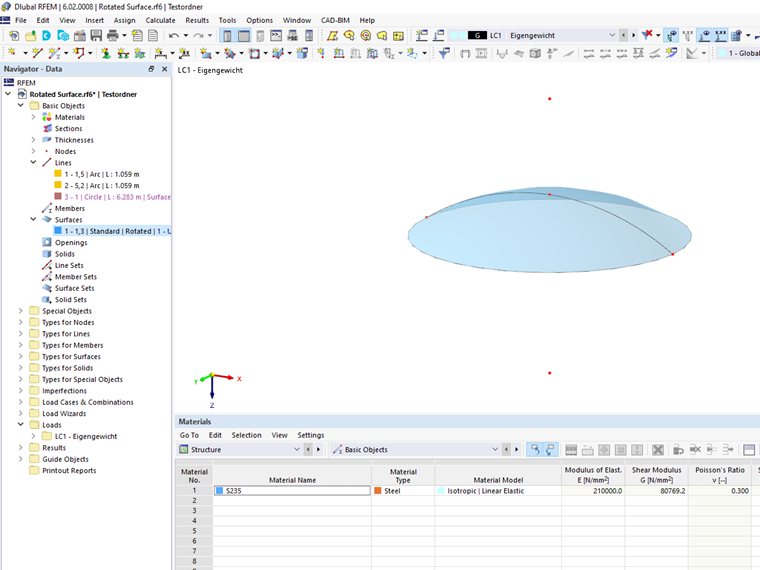

После разделения граничной линии и исправления ошибки ввода программа RFEM автоматически создает введенную повернутую поверхность.



;
