Ich möchte eine rotationssymmetrische Fläche in RFEM 6 erzeugen. Die Rotationsfläche wird jedoch nicht erzeugt. Woran liegt das?

Antwort

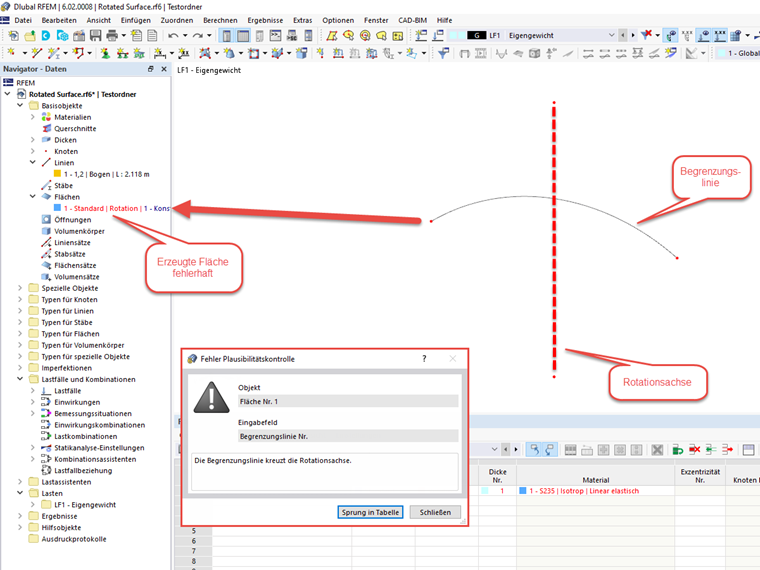

Bei Rotationsflächen in RFEM 6 ist stets darauf zu achten, dass sich die Begrenzungslinie und die Rotationsachse nicht kreuzen. Anderenfalls ist die Rotationsfläche fehlerhaft und kann nicht erzeugt werden.

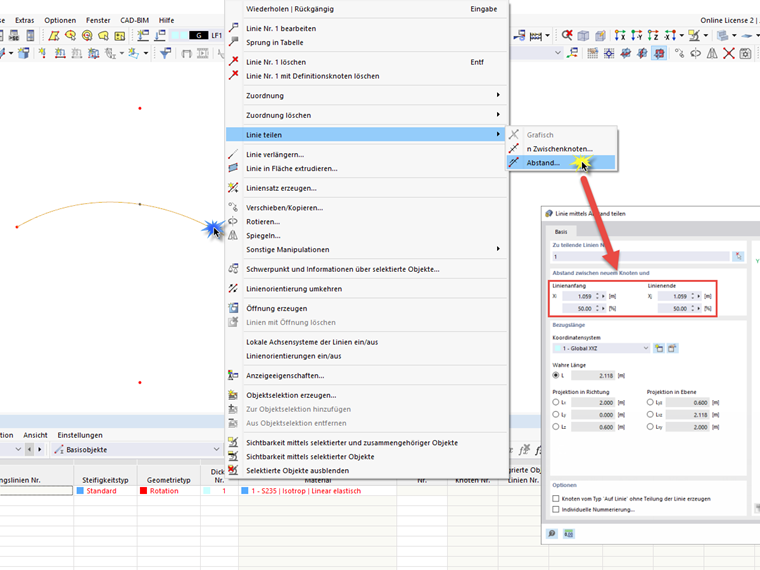

Eine Möglichkeit, die Fläche zu erzeugen, besteht darin, die Begrenzungslinie am Schnittpunkt mit der Rotationsachse zu teilen. Am gezeigten Beispiel muss dazu die Bogenlinie einmal mittig geteilt werden.

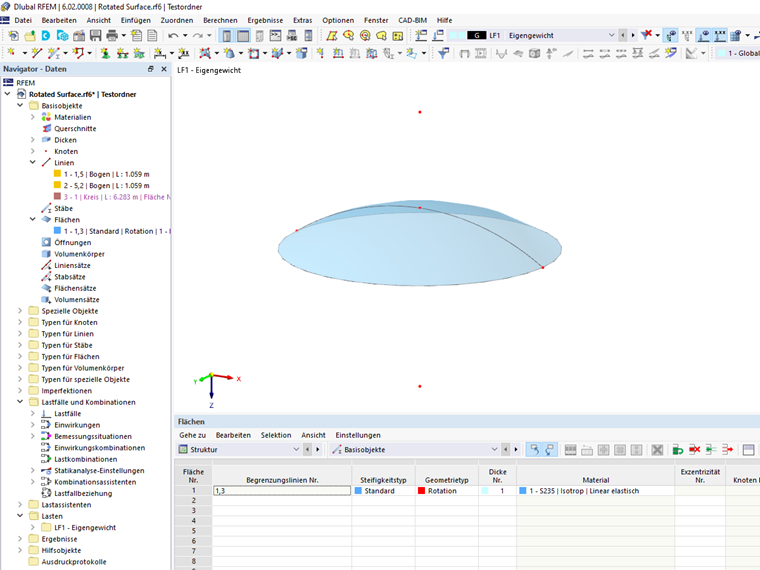

Nach dem Teilen der Begrenzungslinie und dem Beheben des Eingabefehlers erzeugt RFEM automatisch die eingegebene Rotationsfläche.

Schlüsselwörter

Rotationsfläche Gekrümmte Fläche Rotationssymmetrische Fläche
