Błąd powierzchni obróconej.

Chciałbym utworzyć powierzchnię obrotowo symetryczną w programie RFEM 6. Powierzchnia obrócona nie zostaje jednak utworzona. Dlaczego?

Odpowiedź:

W przypadku korzystania z powierzchni obróconych w programie RFEM 6 należy upewnić się, że linia graniczna i oś obrotu nie przecinają się. W przeciwnym razie powierzchnia obrócona jest nieprawidłowa i nie można jej utworzyć.

FAQ

FAQ 005250 | Chciałbym utworzyć powierzchnię obrotowo symetryczną w programie RFEM. Obrócona powierzchnia w ...

FAQ 005250 | Chciałbym utworzyć powierzchnię obrotowo symetryczną w programie RFEM. Powierzchnia obrócona nie zostaje jednak utworzona. Dlaczego?

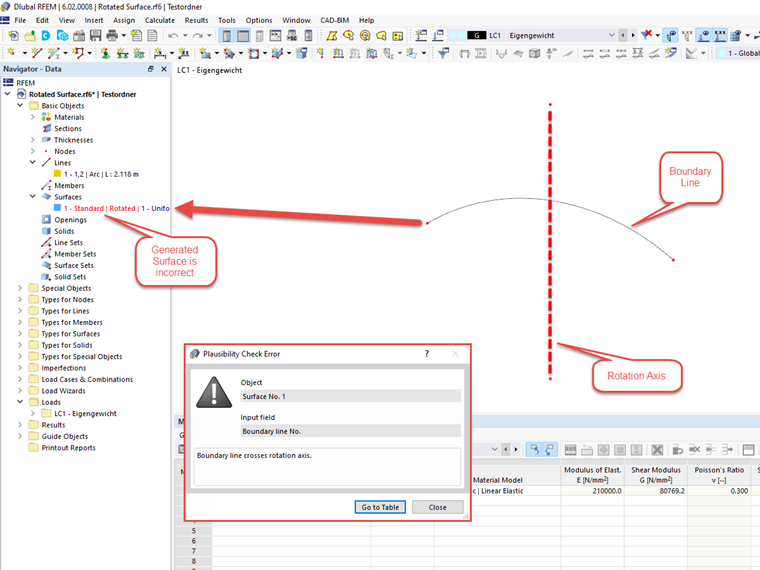

Błąd powierzchni obróconej - przecięcie linii granicznej i osi obrotu.

Jednym ze sposobów utworzenia powierzchni jest podzielenie linii granicznej w punkcie przecięcia z osią obrotu. W przedstawionym przykładzie linię łuku należy podzielić raz na środku.

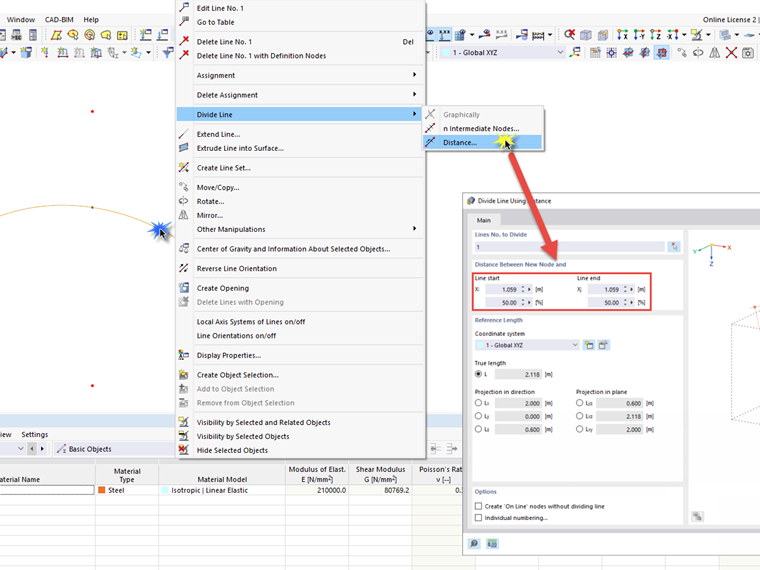

Podziel linię graniczną.

Po podzieleniu linii granicznej i skorygowaniu błędu wprowadzenia program RFEM automatycznie tworzy wprowadzoną powierzchnię obróconą.

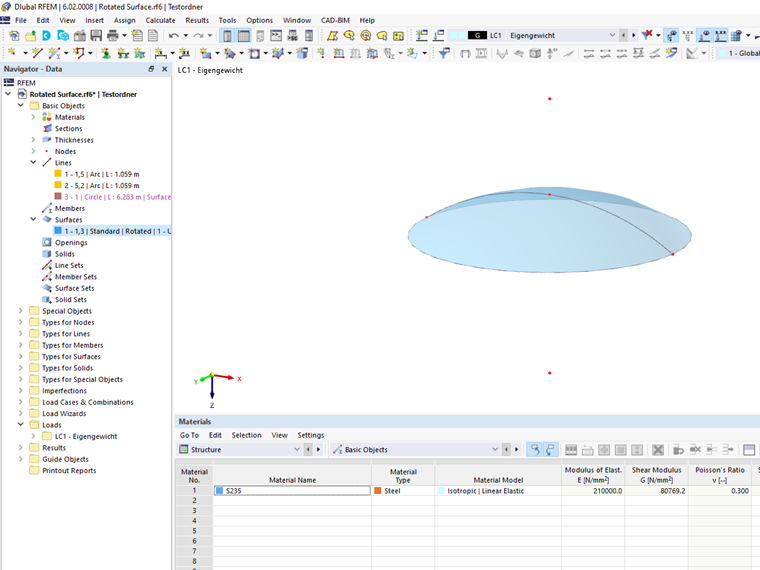

Wygenerowana powierzchnia obrócona
