Chyba při zadání rotační plochy.

Při použití rotačních ploch v programu RFEM 6 je třeba zajistit, aby se hraniční linie a osa rotace navzájem nekřížily. V opačném případě je rotační plocha nesprávně zadaná a nelze ji vytvořit.

FAQ

FAQ 005250 | V programu RFEM bych chtěl vytvořit rotačně symetrickou plochu. Rotační plocha se...

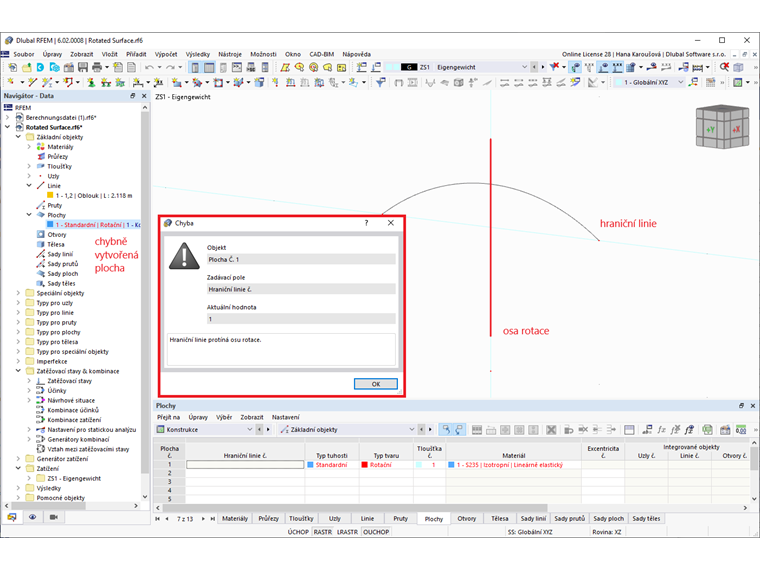

Chyba u rotační plochy - hraniční linie protíná osu rotace.

Jedním ze způsobů, jak vytvořit tuto plochu, je rozdělit hraniční linii v průsečíku s osou rotace. V našem příkladu je třeba linii oblouku rozdělit jednou uprostřed.

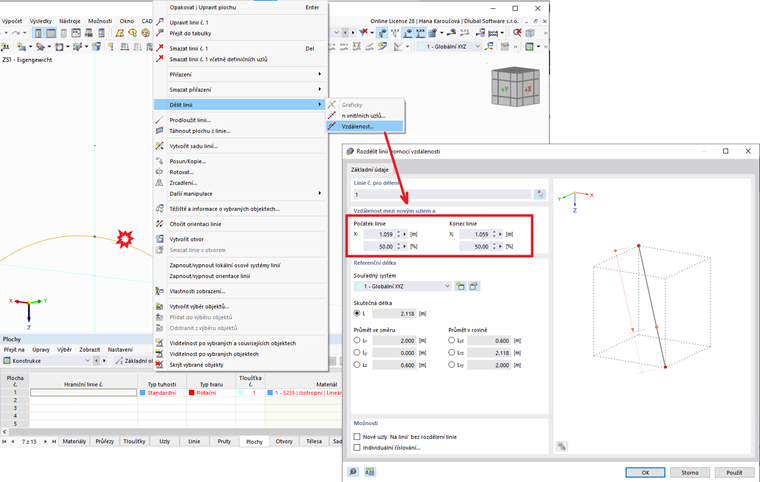

Rozdělení hraniční linie.

Po rozdělení hraniční linie a opravě chyby zadání RFEM automaticky vytvoří zadanou rotační plochu.

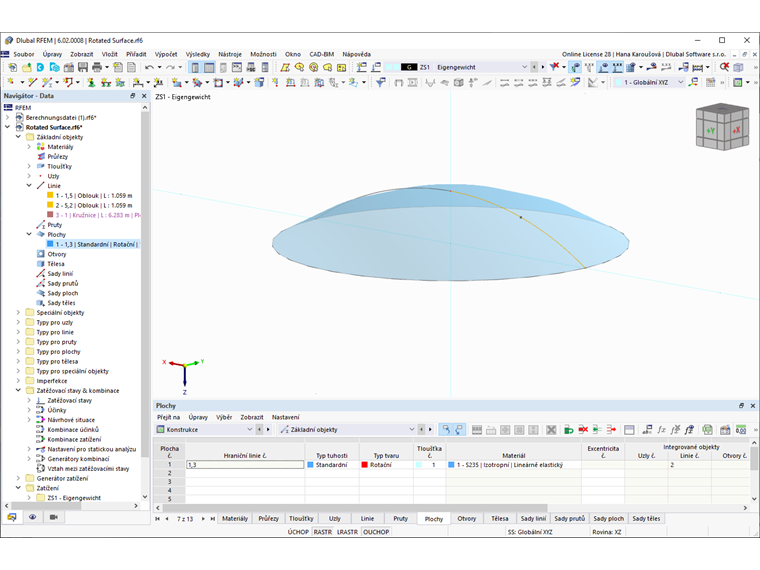

Vygenerovaná rotační plocha
