Создание пользовательской матрицы

Как создать ткань, определяемую пользователем?


Ответ:

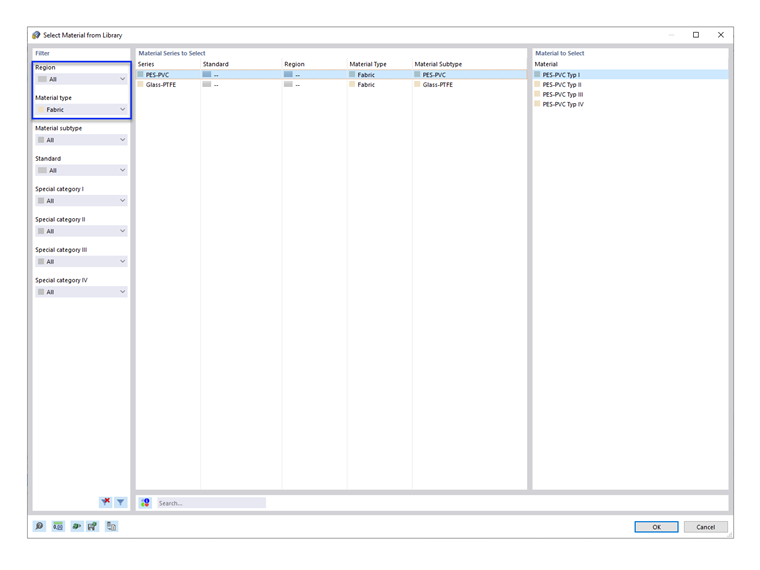

1) В библиотеке материалов установите для области значение «Все», а для типа материала - «Ткань» в фильтре. Выберите из списка любой материал ткани.

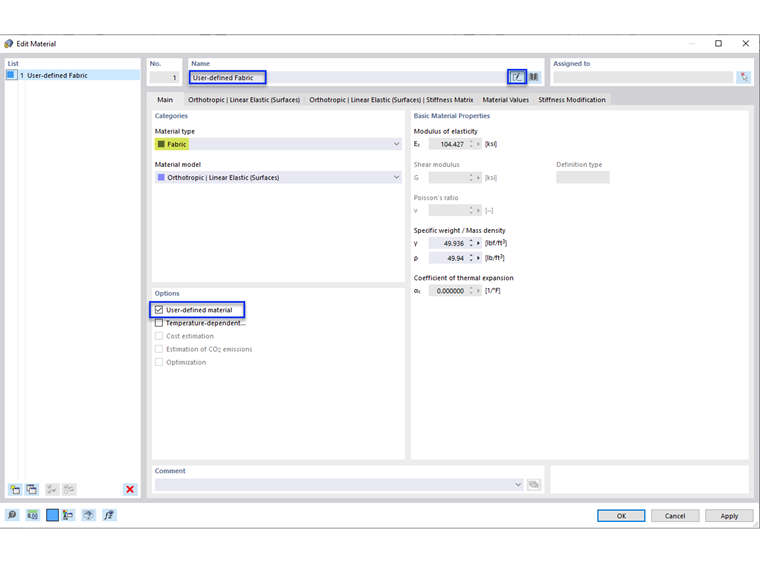

2) Активируйте опцию «Пользовательский материал» и укажите пользовательское имя.

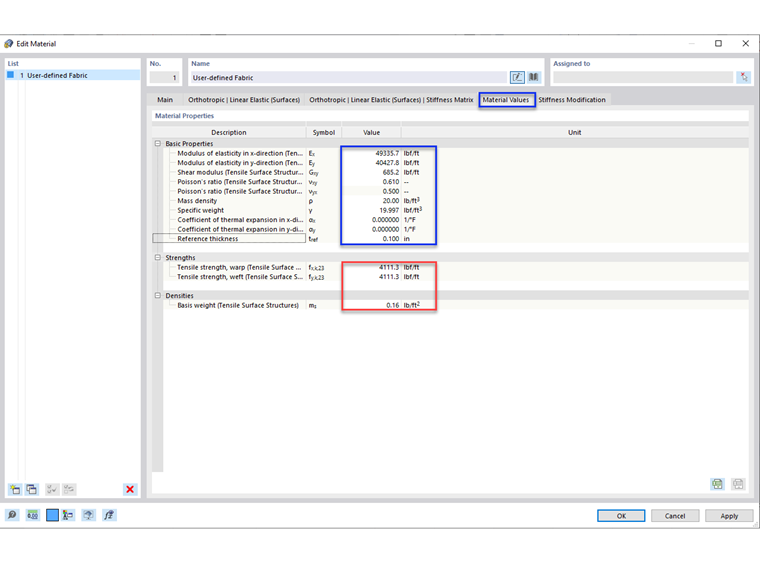

3) На вкладке « Значения материала » измените фиктивную толщину, плотность и т. Д. Прочность и базовая масса (ms ) не влияют на расчеты и могут не приниматься во внимание.

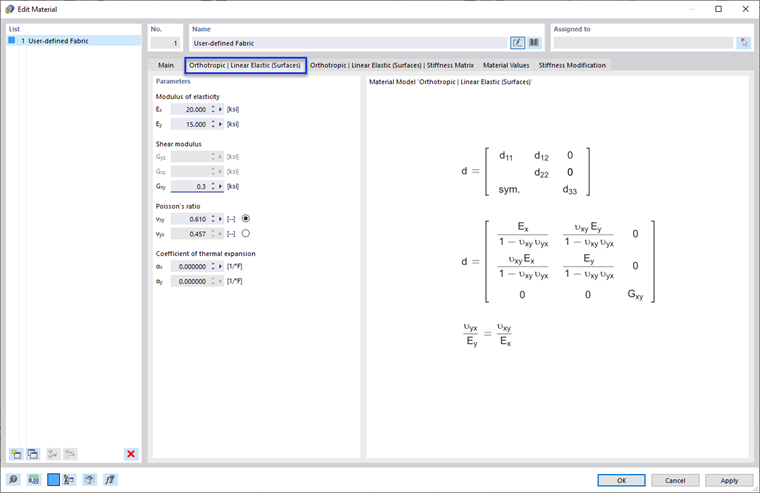

4) Чтобы указать модуль упругости и модуль сдвига в единицах силы/площади, выберите вкладку « Ортотропная линейная упругость (поверхности) » и введите там значения. Примечание: Изменение толщины на шаге 3 влияет на значения, введенные на этой вкладке.

Чтобы получить доступ к пользовательским материалам и сечениям для будущих моделей, можно создать шаблон. Это показано в FAQ 005109 .
