Création d'un textile défini par l'utilisateur
Réponse

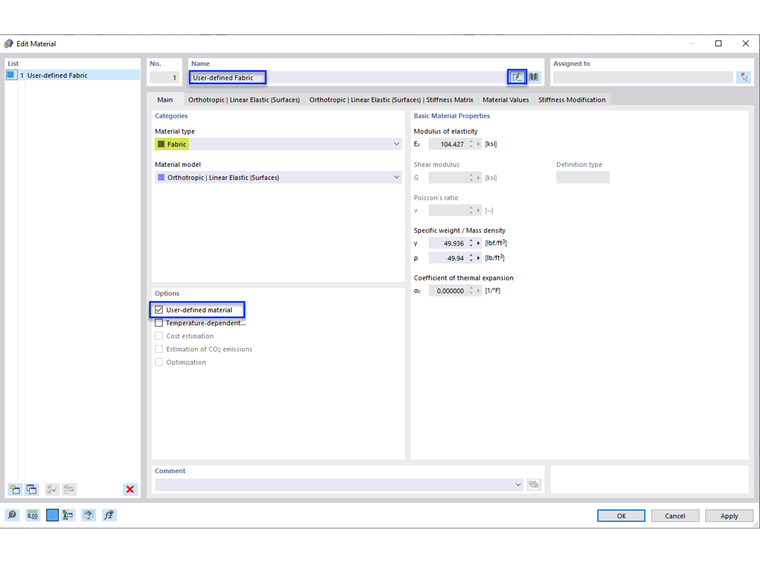

1) Dans la bibliothèque de matériaux, définissez la région sur « Tout » et le type de matériau sur « Textile » dans le filtre. Sélectionnez l'un des matériaux de textile dans la liste.
2) Activez l'option « Matériau personnalisé » et indiquez le nom défini par l'utilisateur.
3) Dans l'onglet « Propriétés de matériau » , modifiez l'épaisseur fictive, la densité, etc. Les résistances et le poids de base (ms) n'affectent pas le calcul et peuvent être ignorés.
4) Pour spécifier le module d'élasticité et le module de cisaillement en termes de force/aire, sélectionnez l'onglet « Orthotrope Linéaire élastique (surfaces) » et entrez-y les valeurs. Remarque : La modification de l'épaisseur à l'étape 3 affecte les valeurs entrées dans cet onglet.
Un modèle type peut être créé pour accéder aux matériaux et aux sections définis par l'utilisateur pour les futurs modèles. Ceci est montré dans FAQ 005109.
Mots-clés
Matériau personnalisé Textile Toile tendue Recherche de forme
Liens
Laissez un commentaire...
Laissez un commentaire...
- Vues 557x
- Mis à jour 31 janvier 2023
